मोठ्या व्यासाचे सक्शन आणि डिस्चार्ज फ्लँगेड रबर नळी

मोठ्या व्यासाचे सक्शन आणि डिस्चार्ज फ्लँज्ड रबर होज हा मोठ्या-प्रवाह माध्यमांच्या लवचिक वाहतुकीसाठी वापरल्या जाणाऱ्या औद्योगिक नळीचा एक प्रकार आहे. हे प्रामुख्याने निश्चित पाइपलाइन आणि पंप, उपकरणे किंवा जंगम पाइपलाइन प्रणालींमधील कनेक्शन, विस्थापन आणि सक्शन/डिस्चार्ज कंडिशनचे अनुकूलन सोडवते.

सध्याच्या उत्पादनाच्या माहितीनुसार, ही मालिका प्रामुख्याने पाणी, समुद्राचे पाणी, स्लरी, खनिज स्लरी, वाळू, रेव, शेपटी आणि काही औद्योगिक द्रव पोचवण्यासाठी वापरली जाते.

JIDONGDA Hose ग्राहकांच्या वैशिष्ट्यांनुसार, तांत्रिक बाबी, रेखाचित्रे किंवा वास्तविक ऑपरेटिंग परिस्थितीनुसार उत्पादने कॉन्फिगर करू शकते.

खरेदी करताना, आतील व्यास, लांबी, कामकाजाचा दाब, व्हॅक्यूम प्रेशर, मध्यम, तापमान आणि फ्लँज मानकांची खात्री करण्यासाठी नळीची रचना वास्तविक पाइपलाइन प्रणालीशी जुळते याची खात्री करण्याची शिफारस केली जाते.

मुख्यतः सकारात्मक दाब पोहोचवण्यासाठी वापरल्या जाणाऱ्या सामान्य होसेसच्या तुलनेत, हे उत्पादन संरचनेमध्ये सर्पिल स्टील वायर सपोर्ट पर्याय जोडते, जे सक्शन आणि व्हॅक्यूम ऍप्लिकेशनसाठी समर्थन प्रदान करू शकते.

मल्टी-लेयर फॅब्रिक/कॉर्ड फॅब्रिक रीइन्फोर्समेंट लेयरचा वापर कामाच्या दबावाला तोंड देण्यासाठी केला जातो, तर आतील रबर आणि बाह्य रबर मध्यम, तापमान आणि ऑपरेटिंग वातावरणानुसार निवडले जातात.

कार्य तत्त्व आणि संरचनात्मक संयोजन

लार्ज डायमीटर सक्शन आणि डिस्चार्ज फ्लँज्ड रबर होज याच्या संयोजनाद्वारे मीडिया वाहतूक साध्य करते:

आतील रबर लेयर + रीइन्फोर्समेंट लेयर + स्पायरल स्टील वायर फ्रेमवर्क (मॉडेल कॉन्फिगरेशननुसार) + बाह्य रबर लेयर + एंड फ्लँज

डिस्चार्ज ऑपरेशन दरम्यान, अंतर्गत दाब मुख्यत्वे मजबुतीकरण थर द्वारे समर्थित आहे.

सक्शन किंवा व्हॅक्यूम ऑपरेशन दरम्यान, सर्पिल स्टील वायर फ्रेमवर्क परिघीय आधार प्रदान करते, ज्यामुळे नळी सपाट होण्याचा आणि कोसळण्याचा धोका कमी होण्यास मदत होते.

पंप, वाल्व्ह, पाइपलाइन आणि इतर उपकरणांसह बोल्ट केलेल्या कनेक्शनसाठी शेवटच्या फ्लँजचा वापर केला जातो.

ऑन-साइट पाइपलाइन मानकांनुसार किंवा ग्राहकांच्या रेखाचित्रांनुसार फ्लँज वैशिष्ट्यांची पुष्टी केली जाऊ शकते, जुळत नसलेल्या कनेक्शनच्या परिमाणांमुळे इंस्टॉलेशन समस्या कमी करते.

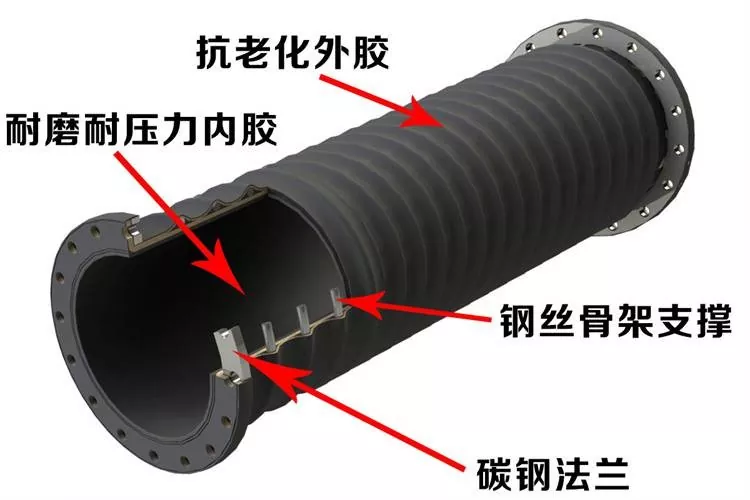

उत्पादन संरचना चित्रण

रचना: पोशाख-प्रतिरोधक आतील रबर, मजबुतीकरण स्तर, सर्पिल स्टील वायर फ्रेमवर्क, बाह्य रबर आणि कार्बन स्टील फ्लँज

मुख्य संरचनेचे वर्णन

• आतील रबर थर:
संदेशवहन माध्यमाशी थेट संपर्क साधतो. योग्य रबर सामग्री जसे की पाणी, स्लरी, खनिज स्लरी, वाळू आणि रेव, तसेच वास्तविक कार्य परिस्थितीनुसार निवडली जाऊ शकते.

• प्रबलित फॅब्रिक स्तर:
मुख्य दाबाचा भार सहन करण्यासाठी मल्टी-लेयर कॉर्ड फॅब्रिक/फॅब्रिक मजबुतीकरण रचना वापरते.

• सर्पिल स्टील वायर फ्रेमवर्क:
सक्शन किंवा व्हॅक्यूम कन्व्हेइंग आवश्यक असलेल्या स्ट्रक्चरल सोल्यूशन्ससाठी वापरले जाते, रबरी नळीच्या शरीरासाठी समर्थन प्रदान करते.

• बाह्य रबर थर:
बाह्य संरक्षण प्रदान करते आणि वृद्धत्व प्रतिरोध, घर्षण प्रतिकार आणि बाह्य ऑपरेटिंग परिस्थितीनुसार निवडले जाऊ शकते.

• एंड फ्लँज:
कार्बन स्टील किंवा स्टेनलेस स्टील फ्लँजसह सुसज्ज केले जाऊ शकते आणि ग्राहक मानके, परिमाणे किंवा रेखाचित्रे यांच्यानुसार जुळले जाऊ शकते.

मुख्य फायदे

मोठ्या व्यासाची वाहतूक:
मोठ्या व्यासाच्या विविध वैशिष्ट्यांमध्ये उपलब्ध, मोठ्या-प्रवाह माध्यम वाहतुकीसाठी योग्य. वास्तविक उपलब्ध व्यास श्रेणीची तांत्रिक आवश्यकतांनुसार पुष्टी केली जाईल.

सक्शन आणि डिस्चार्ज अनुकूलता:
स्ट्रक्चरल कॉन्फिगरेशननुसार, ते मीडिया सक्शन, डिस्चार्ज किंवा एकत्रित सक्शन आणि डिस्चार्ज कन्व्हेइंगसाठी वापरले जाऊ शकते.

सोयीस्कर फ्लँज कनेक्शन:
GB, DIN, ANSI, JIS, ASME आणि ग्राहक रेखाचित्रे यांसारख्या सामान्य मानकांनुसार फ्लँज कॉन्फिगर केले जाऊ शकतात.

पर्यायी पोशाख-प्रतिरोधक उपाय:
स्लरी, खनिज स्लरी, वाळू आणि रेव यासारख्या अपघर्षक माध्यमांसाठी, योग्य आतील रबर आणि मजबुतीकरण संरचना पोशाख परिस्थितीनुसार निवडल्या जाऊ शकतात.

लवचिक कनेक्शन:
रबर होसेस विशिष्ट वाकणे आणि विस्थापन अनुकूलता प्रदान करतात, उपकरण कंपन, पाइपलाइन विस्थापन आणि स्थापना विचलन परिस्थितीसाठी योग्य.

कामाच्या परिस्थितीनुसार सानुकूलित:
व्यास, लांबी, दाब, व्हॅक्यूम प्रेशर, तापमान, रबर मटेरियल, फ्लँज स्पेसिफिकेशन्स आणि रंग यावर आधारित OEM आणि नॉन-स्टँडर्ड कस्टमायझेशन उपलब्ध आहेत.

तांत्रिक तपशील

खालील पॅरामीटर्स विद्यमान उत्पादन माहितीवरून संकलित केले आहेत. भिन्न व्यास, संरचना, लांबी आणि ऑपरेटिंग परिस्थिती अंतिम कार्यक्षमतेवर परिणाम करू शकतात, औपचारिक खरेदीसाठी पुष्टी केलेले तांत्रिक मापदंड/रेखाचित्रे प्रचलित असतील.

तपशील पुष्टीकरण टीप:
मूळ उत्पादन माहितीमध्ये दोन भिन्न व्यास श्रेणी वर्णने आहेत: “DN100–DN1000” आणि “DN100–DN2000”, तर वर्तमान पॅरामीटर सारणी DN500 पर्यंत सूचीबद्ध करते. वेबसाइटवर विसंगत माहिती टाळण्यासाठी, प्रकाशन करण्यापूर्वी वास्तविक उत्पादन आणि पुरवठा क्षमतांनुसार अंतिम मोठ्या व्यासाच्या पुरवठा श्रेणीची पुष्टी करण्याची शिफारस केली जाते.

अनुप्रयोग परिस्थिती

खाणकाम

खनिज स्लरी, टेलिंग्स आणि कण असलेली स्लरी पोहोचवण्यासाठी वापरली जाते.

अत्यंत अपघर्षक माध्यमांसाठी, आतील रबर सामग्री आणि मजबुतीकरण रचना कण आकार, एकाग्रता, प्रवाह दर आणि दाबानुसार निवडली पाहिजे.

ड्रेजिंग

ड्रेजिंग वेसल्स, स्लरी पंप, मड डिस्चार्ज पाइपलाइन आणि काही पाण्याखालील संदेशवहन प्रणालीसाठी योग्य.

स्लरी, गाळ, वाळू आणि इतर साहित्य सक्शन आणि डिस्चार्ज करण्यासाठी वापरले जाऊ शकते.

बंदरे आणि टर्मिनल

मोठ्या व्यासाची क्षमता आणि लवचिक जोडणी आवश्यक असलेल्या द्रव किंवा सामग्री संदेशवहन प्रणालींमध्ये वापरले जाते.

फ्लँज तपशील ऑन-साइट कनेक्शन आवश्यकतांनुसार कॉन्फिगर केले जाऊ शकतात.

वाळू आणि रेव

वाळू, रेव, पाणी-वाळूचे मिश्रण, मोर्टार आणि इतर कण-युक्त सामग्री पोहोचवण्यासाठी योग्य.

वास्तविक घर्षण परिस्थितीनुसार पोशाख-प्रतिरोधक संरचना निवडल्या जाऊ शकतात.

पोलाद उद्योग

औद्योगिक पाणी, स्लरी, खनिज स्लरी आणि काही औद्योगिक माध्यम वाहतुकीसाठी वापरले जाऊ शकते.

मोठ्या प्रमाणात उपकरणे दरम्यान लवचिक पाइपलाइन कनेक्शनसाठी देखील योग्य.

बांधकाम आणि अभियांत्रिकी

दबाव पातळी, मध्यम आणि संरचनात्मक कॉन्फिगरेशननुसार, ते बांधकाम उपकरणे आणि द्रव किंवा सामग्री वाहतुकीसाठी अभियांत्रिकी प्रकल्पांमध्ये लागू केले जाऊ शकते.

औद्योगिक साहित्य हस्तांतरण

ऊर्जा, जल उपचार आणि अभियांत्रिकी उपकरणे यांसारख्या औद्योगिक संदेशवहन प्रणालींसाठी योग्य.

सानुकूलित उपाय मीडिया आणि वास्तविक ऑपरेटिंग परिस्थितीनुसार उपलब्ध आहेत.

निवड मार्गदर्शक आणि खरेदीची पुष्टी

मोठ्या व्यासाचे सक्शन आणि डिस्चार्ज फ्लँज्ड रबर नळी खरेदी करताना, केवळ आतील व्यासावर आधारित कोट करण्याची शिफारस केलेली नाही.

सक्शन आणि डिस्चार्ज होसेससाठी, व्हॅक्यूम प्रेशर, मध्यम ओरखडा, तापमान आणि फ्लँज कनेक्शनची आवश्यकता अंतिम संरचना कॉन्फिगरेशन आणि सेवा कार्यक्षमतेवर परिणाम करेल.

• प्रथम संदेशवहन माध्यमाची पुष्टी करा:
पाणी, समुद्राचे पाणी, स्लरी, खनिज स्लरी, शेपटी, वाळू, रेव किंवा इतर औद्योगिक माध्यम.

• कामाच्या परिस्थितीची पुष्टी करा:
प्रवाह दर, कार्यरत दाब, कार्यरत व्हॅक्यूम दाब, मध्यम तापमान, मध्यम एकाग्रता आणि कण आकार.

• स्थापना आवश्यकतांची पुष्टी करा:
आतील व्यास, लांबी, वाकणे/विस्थापन आवश्यकता, बाहेरील बाजूचे मानक, बाहेरील बाजूचे परिमाण आणि सीलिंग पृष्ठभाग प्रकार.

• खनिज स्लरी, शेपटी आणि वाळू/रेव यासारख्या उच्च-घर्षण अनुप्रयोगांसाठी:
पोशाख-प्रतिरोधक आतील रबर द्रावणाची पुष्टी केली पाहिजे.

• सक्शन किंवा व्हॅक्यूम कन्व्हेइंग ऍप्लिकेशन्ससाठी:
व्हॅक्यूम प्रेशर लेव्हल निर्दिष्ट केले पाहिजे आणि सर्पिल स्टील वायर फ्रेमवर्क आवश्यक आहे की नाही याची पुष्टी केली पाहिजे.

• मानक नसलेल्या प्रकल्पांसाठी:
तांत्रिक पुष्टीकरणासाठी रेखाचित्रे, जुन्या नळीचे नमुने किंवा वास्तविक कनेक्शन परिमाणे प्रदान करण्याची शिफारस केली जाते.

ऑपरेटिंग खबरदारी

· कामाचा दाब, व्हॅक्यूम दाब आणि तापमान पुष्टी केलेल्या नळीच्या मॉडेलच्या अनुमत श्रेणीपेक्षा जास्त नसावे. विशिष्ट मर्यादा उत्पादनाच्या तांत्रिक पुष्टीकरण दस्तऐवजांच्या अधीन असतील.

· वाळू आणि खनिज स्लरी सारख्या अपघर्षक माध्यमांचा संदेश देताना, वास्तविक पोशाख परिस्थितीनुसार योग्य आतील रबर रचना निवडली पाहिजे आणि नळीच्या शरीराची नियमितपणे तपासणी केली पाहिजे.

· फ्लँज इन्स्टॉलेशनपूर्वी, फ्लँज स्टँडर्ड, बोल्ट होल स्पेसिंग, सीलिंग पृष्ठभाग आणि बोल्ट कनेक्शनचे परिमाण तपासा जेणेकरून इंस्टॉलेशन दरम्यान सक्तीचे संरेखन टाळण्यासाठी.

· सक्शन ऍप्लिकेशन्ससाठी, व्हॅक्यूम आवश्यकता आणि सर्पिल स्टील वायर मजबुतीकरण कॉन्फिगरेशनची पुष्टी केली पाहिजे. जर असामान्य रबरी नळी सपाट होणे, कोसळणे किंवा विकृत होणे उद्भवते, तर नळी वापरणे थांबवा आणि ऑपरेटिंग परिस्थिती तपासा.

· स्थापना आणि वाहतूक दरम्यान, कनेक्शनचे भाग आणि नळीच्या शरीराचे नुकसान कमी करण्यासाठी अनावश्यक प्रभाव टाळा, फ्लँजच्या टोकांवर पिळणे किंवा ड्रॅग करणे टाळा.

· विशेष रासायनिक माध्यमांसाठी, उच्च-तापमान माध्यम किंवा मानक नसलेल्या ऑपरेटिंग परिस्थितींसाठी, खरेदी करण्यापूर्वी मध्यम रचना आणि तापमान यासारखी माहिती द्या. तांत्रिक कर्मचारी सामग्रीच्या सुसंगततेची पुष्टी करतात.

देखभाल आणि सेवा जीवन व्यवस्थापन

मोठ्या व्यासाच्या रबर होसेसचे वास्तविक सेवा जीवन संदेशवाहक माध्यम, दाब, व्हॅक्यूम दाब, तापमान, वाकणे, स्थापनेची स्थिती आणि वापराची वारंवारता यांच्याशी संबंधित आहे.

म्हणून, देखभाल यावर लक्ष केंद्रित केले पाहिजे:

नियमित तपासणी + ऑपरेटिंग कंडिशन रेकॉर्ड + असामान्य परिस्थिती वेळेवर हाताळणे

· बाह्य रबर लेयरमध्ये क्रॅक, असामान्य पोशाख, फुगवटा किंवा इतर दृश्यमान नुकसान आहे का ते नियमितपणे तपासा.

· फ्लँज कनेक्शन क्षेत्रामध्ये सैलपणा, गळती किंवा असामान्य विकृती आहे का ते तपासा.

· सक्शन आणि डिस्चार्ज ऑपरेशन्स दरम्यान रबरी नळीची स्थिती तपासा, असामान्य सपाट होणे, कोसळणे किंवा विकृतीकडे लक्ष देणे.

· खनिज स्लरी आणि वाळू/रेव्ह सारख्या अपघर्षक माध्यमांसाठी, भविष्यातील निवड ऑप्टिमायझेशनसाठी संदर्भ म्हणून वास्तविक वापरानुसार परिधान परिस्थिती रेकॉर्ड करा.

· जेव्हा रबरी नळी सेवा संपत नाही, तेव्हा तीक्ष्ण वस्तूंद्वारे दीर्घकालीन कॉम्प्रेशन टाळा. हाताळणी आणि स्टोरेज दरम्यान, अनावश्यक वाकणे आणि प्रभाव कमी करा.

· असामान्य दाब, स्पष्ट गळती, संरचनात्मक नुकसान किंवा असामान्य कनेक्शन आढळल्यास, नळी वापरणे थांबवा आणि तांत्रिक तपासणी करा.

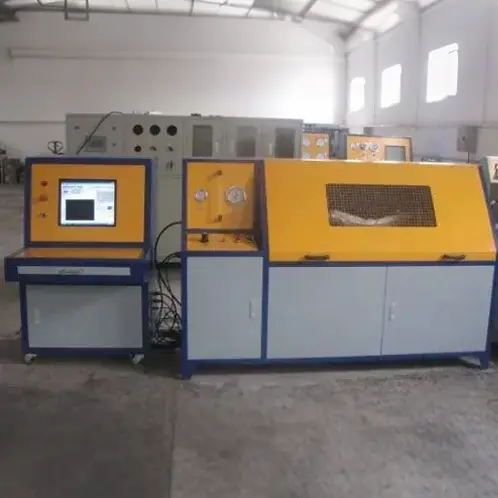

गुणवत्ता नियंत्रण आणि वितरण

विद्यमान उत्पादनाच्या माहितीनुसार, तयार उत्पादनांची उत्पादन वैशिष्ट्ये आणि ग्राहकांच्या आवश्यकतांनुसार तपासणी केली जाऊ शकते, यासह:

· स्वरूप

· आतील व्यास

· बाह्य व्यास

· लांबी

· फ्लँज परिमाणे

· दबाव

· व्हॅक्यूम / नकारात्मक दबाव

· कडकपणा

· रबर कामगिरी

ग्राहकांना विशेष चाचणी आवश्यकता असल्यास, ऑर्डर देण्यापूर्वी तपासणी आयटम आणि स्वीकृती मानकांची पुष्टी केली पाहिजे.

सानुकूलित उत्पादनांसाठी, तपशील, फ्लँज आवश्यकता, दाब पातळी, व्हॅक्यूम दाब, संदेशवहन माध्यम आणि वितरण आवश्यकता तांत्रिक पुष्टीकरणाच्या टप्प्यात पुष्टी केली जाऊ शकते.

वारंवार विचारले जाणारे प्रश्न

1. मोठ्या व्यासाच्या सक्शन आणि डिस्चार्ज रबर होजसाठी कोणती वैशिष्ट्ये उपलब्ध आहेत?

वर्तमान पॅरामीटर माहिती DN100, DN150, DN200, DN250, DN300, DN400 आणि DN500 mm सह सामान्य आतील व्यास सूचीबद्ध करते. प्रकल्पाच्या आवश्यकतांनुसार मोठ्या आकारांची तांत्रिकदृष्ट्या पुष्टी केली जाऊ शकते.

2. रबरी नळी वर flanges स्थापित केले जाऊ शकते?

होय. उत्पादन फ्लँज कनेक्शन वापरते आणि GB, DIN, ANSI, JIS, ASME मानके किंवा ग्राहक रेखाचित्रांनुसार सुसज्ज केले जाऊ शकते.

3. ते खनिज स्लरी आणि टेलिंग्स वाहतुकीसाठी वापरले जाऊ शकते?

होय. स्लरी एकाग्रता, कण आकार, प्रवाह दर, दाब आणि तापमानानुसार, योग्य पोशाख-प्रतिरोधक संरचना निवडल्या जाऊ शकतात. वास्तविक ऑपरेटिंग परिस्थितीनुसार अंतिम समाधानाची पुष्टी केली जाईल.

4. ड्रेजिंग प्रकल्पांसाठी याचा वापर करता येईल का?

होय. ड्रेजिंग सिस्टमच्या माध्यम, दाब, व्हॅक्यूम आवश्यकता आणि स्थापना पद्धतीनुसार रबरी नळी निवडली जाऊ शकते.

5. रेखाचित्रांनुसार ते सानुकूलित केले जाऊ शकते?

होय. रबरी नळीचे शरीर आणि बाहेरील बाजूच्या संरचनेची पुष्टी करण्यासाठी ग्राहक रेखाचित्रे, नमुने किंवा तपशीलवार तांत्रिक मापदंड प्रदान करू शकतात.

6. MOQ काय आहे?

MOQ उत्पादन प्रकार, तपशील, लांबी आणि सानुकूलित आवश्यकतांवर अवलंबून असते.

मानक उत्पादने लहान-बॅच खरेदीला समर्थन देऊ शकतात. कोटेशन दरम्यान विशिष्ट प्रमाणाची पुष्टी केली जाईल.

7. नमुने प्रदान केले जाऊ शकतात?

काही मानक उत्पादने नमुने किंवा नमुना समर्थन देऊ शकतात. विशिष्ट उत्पादन आणि ऑर्डर परिस्थितीनुसार नमुना खर्च आणि वाहतूक खर्चाची पुष्टी केली जाईल.

8. वितरण वेळ काय आहे?

मानक उत्पादनांना सहसा 7-20 कामकाजाचे दिवस लागतात.

सानुकूलित उत्पादनांसाठी, मोठ्या व्यासाच्या होसेस आणि विशेष वैशिष्ट्यांसाठी, रचना, प्रमाण आणि उत्पादन आवश्यकतांनुसार वितरण वेळ निश्चित केला जाईल.

ऑर्डर करण्यापूर्वी एक स्पष्ट वितरण वेळापत्रक प्रदान केले जाईल.

9. मोठ्या प्रमाणात ऑर्डरसाठी गुणवत्तेची हमी कशी दिली जाते?

देखावा, परिमाणे, फ्लँज, दाब आणि व्हॅक्यूम चाचणीसह उत्पादनाच्या वैशिष्ट्यांनुसार आणि ग्राहकांच्या आवश्यकतांनुसार गुणवत्ता तपासणी केली जाऊ शकते.

खरेदी करण्यापूर्वी विशेष तपासणी आयटमची पुष्टी केली पाहिजे.
