कोरेगेटेड मेटल एक्सपेन्शन जॉइंट उच्च-तापमान पाईपिंग सिस्टमची विश्वासार्हता कशी सुधारू शकते

लेखाचा सारांश: A नालीदार धातू विस्तार संयुक्तथर्मल विस्तार, कंपन, दाब चढउतार आणि यांत्रिक हालचाली यांच्या संपर्कात असलेल्या औद्योगिक पाइपिंगसाठी नियंत्रित लवचिकता प्रदान करते. कोरुगेटेड स्टेनलेस स्टील बेलोज स्ट्रक्चरचा वापर करून, ते वेल्ड थकवा, फ्लँज लीकेज आणि तणाव-संबंधित विकृती कमी करण्यात मदत करताना अक्षीय, पार्श्व आणि कोनीय विस्थापनाची भरपाई करू शकते. हे मार्गदर्शक त्याचे कार्य तत्त्व, मुख्य वैशिष्ट्ये, साहित्य पर्याय, अनुप्रयोग, निवड घटक आणि मागणी असलेल्या पाइपलाइन प्रणालीचे फायदे स्पष्ट करते.

सामग्री सारणी

1. नालीदार धातू विस्तार संयुक्त काय आहे?
2. हे औद्योगिक पाइपिंगमध्ये कसे कार्य करते?
3. मुख्य तांत्रिक तपशील काय आहेत?
4. मुख्य फायदे काय आहेत?
5. ते सामान्यतः कुठे वापरले जाते?
6. आपण योग्य उत्पादन कसे निवडावे?
7. वारंवार विचारले जाणारे प्रश्न
8. अंतिम विचार

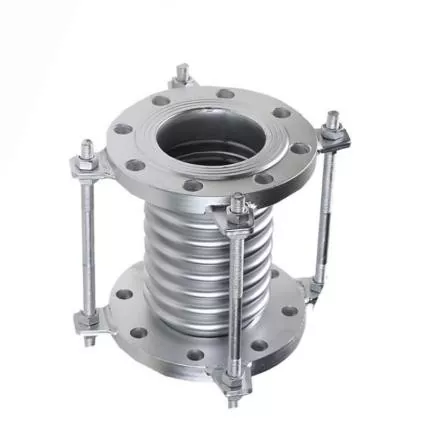

नालीदार धातू विस्तार संयुक्त काय आहे?

जिदोंगडापुरवठा aनालीदार धातू विस्तार संयुक्तसंरचनात्मक स्थिरतेचा त्याग न करता औद्योगिक पाइपिंग नियंत्रित लवचिकता देण्यासाठी डिझाइन केलेले. त्याची नालीदार घुंगरू बांधणी पाइपलाइनला तापमानातील बदल, उपकरणांचे कंपन, दाब चढउतार आणि यांत्रिक ताणामुळे होणारी हालचाल सामावून घेण्यास अनुमती देते.

कठोर पाईप विभागाच्या विपरीत, विस्तार संयुक्त पाइपिंग प्रणालीमध्ये जाणूनबुजून लवचिक क्षेत्र तयार करते. जेव्हा पाइपलाइन गरम होते किंवा थंड होते, तेव्हा तिची लांबी आणि स्थिती बदलू शकते. या हालचालींवर नियंत्रण ठेवल्यास, वेल्ड्स, फ्लँज, व्हॉल्व्ह, पंप आणि जोडलेल्या उपकरणांभोवती जास्त ताण जमा होऊ शकतो. योग्य प्रकारे इंजिनिअर केलेले मेटल एक्सपेन्शन जॉइंट या हालचालींना हानीकारक भार होण्यापूर्वी शोषून घेण्यास मदत करते.

इंडस्ट्रियल मेटल एक्सपेन्शन जॉइंट्सचे मूल्यमापन करणाऱ्या खरेदीदारांसाठी, बेलो मटेरियल, हालचाल आवश्यकता, प्रेशर रेटिंग, तापमान रेंज, कनेक्शन पद्धत आणि इन्स्टॉलेशनचे वातावरण या सर्वांचा एकत्रितपणे विचार केला पाहिजे.

हे औद्योगिक पाइपिंगमध्ये कसे कार्य करते?

ऑपरेटिंग तत्त्व नालीदार धातूच्या बेलोच्या नियंत्रित लवचिक विकृतीवर आधारित आहे. कनेक्टेड पाइपिंग हलते तेव्हा एकाधिक कंव्होल्यूशन घुंगरूंना वाकवण्याची परवानगी देतात, तर धातूची रचना दबाव सीमा राखते.

थर्मल विस्तार भरपाई

उच्च-तापमान पाइपलाइन प्रक्रिया तापमान वाढते आणि ते घसरतात तेव्हा विस्तारित होतात. स्टीम, बॉयलर, केमिकल, ऑइल आणि थर्मल फ्लुइड सिस्टीममध्ये, वारंवार तापमान चक्रांमुळे लक्षणीय हालचाल होऊ शकते. नालीदार घुंगरू हे विस्थापन शोषून घेतात आणि कडक पाईप विभागांमध्ये हस्तांतरित होणारा ताण कमी करतात.

यांत्रिक आणि कंपन भरपाई

पंप, कंप्रेसर, पंखे, टर्बाइन आणि फिरणारी यंत्रे यासारखी औद्योगिक उपकरणे जोडलेल्या पाईपिंगमध्ये कंपन आणू शकतात. योग्यरित्या डिझाइन केलेले विस्तार संयुक्त नियंत्रित हालचाली सामावून घेऊ शकते आणि कठोर पाईप कनेक्शनद्वारे कंपन थेट प्रसारित होण्यापासून रोखण्यास मदत करते.

बहु-दिशात्मक चळवळ

सिस्टम डिझाइनवर अवलंबून, मेटल विस्तार सांधे तीन प्रमुख हालचाली श्रेणींसाठी भरपाई करू शकतात:

• अक्षीय हालचाल:पाईप अक्षासह कॉम्प्रेशन किंवा विस्तार.
• बाजूकडील हालचाली:जोडलेल्या पाईप विभागांचे कडेकडेने विस्थापन.
• कोनीय हालचाल:कनेक्टेड पाईपिंग विभागांमधील फिरती हालचाल.

मुख्य तांत्रिक तपशील काय आहेत?

एक्स्पेन्शन जॉइंट निवडणे केवळ नाममात्र पाईप आकार निवडण्याऐवजी वास्तविक ऑपरेटिंग परिस्थितीपासून सुरू केले पाहिजे. JIDONGDA च्या उत्पादनाच्या माहितीमध्ये स्टेनलेस स्टीलच्या बेलोचा समावेश आहे ज्यामध्ये औद्योगिक अनुप्रयोगांसाठी भिन्न सामग्री आणि कनेक्शन कॉन्फिगरेशन आहेत.

प्रत्येक प्रकल्पासाठी वास्तविक दाब, तापमान, हालचाल, सायकल वारंवारता आणि थकवा आवश्यकता याची पुष्टी केली पाहिजे. जेव्हा मानक कॉन्फिगरेशन स्थापना अटी पूर्ण करत नाहीत तेव्हा सानुकूलित डिझाइनचा विचार केला जाऊ शकतो.

मुख्य फायदे काय आहेत?

1. भारदस्त तापमानात विश्वसनीय कामगिरी

मेटल बेलो विशेषतः अशा ऍप्लिकेशन्ससाठी योग्य आहेत जेथे तापमान अनेक पारंपारिक लवचिक घटकांच्या व्यावहारिक ऑपरेटिंग श्रेणीपेक्षा जास्त आहे. सामग्रीची निवड आणि डिझाइनवर अवलंबून, स्टेनलेस स्टीलचे बांधकाम थर्मल वातावरणाची मागणी करण्यास समर्थन देऊ शकते.

2. पाइपलाइनचा ताण कमी होतो

थर्मल हालचाल हळूहळू स्थिर बिंदू आणि उपकरणे कनेक्शनवर जास्त भार तयार करू शकते. नियंत्रित लवचिकता सादर करून, विस्तार संयुक्त हालचालींचे पुनर्वितरण करण्यास आणि गंभीर भागात तणाव एकाग्रता कमी करण्यास मदत करते.

3. कंपनासाठी उत्तम प्रतिकार

जेथे यंत्रसामग्री सतत किंवा मधूनमधून कंपन निर्माण करते, तेथे लवचिक धातूचे कनेक्शन उपकरणे आणि पाइपिंगमधील हालचाल वेगळे करण्यात मदत करू शकते. जेव्हा संयुक्त योग्यरित्या निवडले जाते आणि स्थापित केले जाते तेव्हा हे सुधारित सिस्टम स्थिरतेमध्ये योगदान देऊ शकते.

4. लवचिक स्थापना पर्याय

थ्रेडेड, फ्लँग केलेले आणि वेल्डेड कॉन्फिगरेशनमुळे विस्तार जोडांना वेगवेगळ्या पाइपलाइन आर्किटेक्चरमध्ये एकत्रित करणे शक्य होते. लहान-व्यासाची थ्रेडेड उत्पादने कॉम्पॅक्ट उपकरणांच्या जोडणीच्या आसपास उपयुक्त ठरू शकतात, तर फ्लँग आणि वेल्डेड डिझाईन्स मोठ्या औद्योगिक पाइपिंग सिस्टमला अनुकूल असू शकतात.

5. दीर्घकालीन चक्रीय कामगिरी

औद्योगिक पाइपिंगला त्याच्या ऑपरेटिंग जीवनादरम्यान हजारो हीटिंग आणि कूलिंग चक्रांचा अनुभव येऊ शकतो. योग्य बेलोज भूमिती, सामग्रीची निवड, निर्मिती गुणवत्ता आणि हालचाल नियंत्रण हे विश्वासार्ह थकवा कामगिरी साध्य करण्यासाठी महत्त्वाचे आहे.

ते सामान्यतः कुठे वापरले जाते?

कठोर पाइपिंगमध्ये थर्मल विस्थापन किंवा यांत्रिक हालचाल सामावून घेणे आवश्यक आहे तेथे कोरेगेटेड मेटल एक्सपेन्शन जॉइंट मौल्यवान आहे. विशिष्ट अनुप्रयोग क्षेत्रांमध्ये हे समाविष्ट आहे:

• पेट्रोकेमिकल प्रक्रिया पाइपलाइन
• वीज निर्मिती संयंत्रे
• स्टीम आणि बॉयलर सिस्टम
• उच्च-तापमान HVAC प्रणाली
• औद्योगिक भट्टी उपकरणे
• तेल आणि वायू प्रक्रिया सुविधा
• रासायनिक प्रक्रिया पाइपलाइन
• सागरी अभियांत्रिकी प्रणाली
• यांत्रिक उपकरणे कनेक्शन
• उच्च-तापमान द्रव वाहतूक प्रणाली

उदाहरणार्थ, बॉयलरला डाउनस्ट्रीम उपकरणांना जोडणारी स्टीम पाइपलाइन स्टार्टअप दरम्यान लक्षणीय थर्मल विस्तार अनुभवू शकते. पुरेशा हालचाल भरपाईशिवाय, हा विस्तार पाईप सपोर्ट्स आणि उपकरणांच्या नोझल्सवर अतिरिक्त भार टाकू शकतो. योग्यरित्या इंजिनियर केलेले बेलोज विस्तार संयुक्त एक नियुक्त क्षेत्र प्रदान करते जेथे ही हालचाल होऊ शकते.

आपण योग्य उत्पादन कसे निवडावे?

उत्पादनाची निवड केवळ देखावा किंवा नाममात्र व्यासापेक्षा अभियांत्रिकी डेटावर आधारित असावी. कोटेशनची विनंती करण्यापूर्वी, खरेदीदारांनी खालील माहिती तयार करावी:

1. नाममात्र पाईप व्यास:आवश्यक DN आकार आणि कनेक्शन परिमाणे ओळखा.
2. ऑपरेटिंग तापमान:सामान्य, किमान आणि कमाल तापमान निर्दिष्ट करा.
3. ऑपरेटिंग दबाव:सामान्य आणि कमाल कामकाजाचा दबाव समाविष्ट करा.
4. हालचाली आवश्यकता:अपेक्षित अक्षीय, पार्श्व किंवा कोनीय हालचाल परिभाषित करा.
5. मीडिया:प्रणाली वाफे, पाणी, तेल, वायू, रसायने किंवा इतर द्रव वाहून नेत आहे का ते ओळखा.
6. साहित्य आवश्यकता:वातावरणानुसार SS304, SS316, SS321 किंवा इतर योग्य मिश्रधातू निवडा.
7. कनेक्शन पद्धत:थ्रेडेड, फ्लँग केलेले किंवा वेल्डेड टोके आवश्यक आहेत की नाही हे ठरवा.
8. स्थापना अटी:उपलब्ध जागा, पाईप सपोर्ट, मार्गदर्शक, अँकर आणि उपकरणे जोडण्याचा विचार करा.

सामान्य लवचिक कनेक्टरपासून विस्तार संयुक्त वेगळे करणे देखील महत्त्वाचे आहे. विस्तार सांधे विशिष्ट हालचाल आणि थकवा आवश्यकतेनुसार डिझाइन केलेले आहेत, त्यामुळे संपूर्ण पाइपिंग डिझाइनचा भाग म्हणून बेलोज भूमिती आणि प्रणालीच्या मर्यादांचे मूल्यांकन केले पाहिजे.

वारंवार विचारले जाणारे प्रश्न

Q1: नालीदार धातूच्या विस्तार जोडाचा प्राथमिक उद्देश काय आहे?

त्याचा प्राथमिक उद्देश पाइपिंग सिस्टीममध्ये थर्मल विस्तार आणि नियंत्रित यांत्रिक हालचालींची भरपाई करणे हा आहे आणि कठोर घटकांवर हस्तांतरित होणारा ताण कमी करणे.

Q2: स्टीम पाइपलाइनसाठी धातूच्या विस्ताराचे सांधे वापरले जाऊ शकतात का?

होय. स्टीम आणि बॉयलर पाइपिंगमध्ये स्टेनलेस स्टील बेलोज एक्सपेन्शन जॉइंट्स सामान्यतः लागू केले जातात, जर निवडलेली सामग्री, दाब रेटिंग, तापमान रेटिंग आणि हालचालीची क्षमता ऑपरेटिंग परिस्थितीशी जुळते.

Q3: कोणती सामग्री सामान्यतः वापरली जाते?

सामान्य पर्यायांमध्ये SS304, SS316 आणि SS321 स्टेनलेस स्टीलचा समावेश होतो. सानुकूलित मिश्रधातूंचाही विचार केला जाऊ शकतो जेव्हा उच्च गंज प्रतिरोधकता किंवा विशेष ऑपरेटिंग परिस्थितींमध्ये त्यांची आवश्यकता असते.

Q4: थ्रेडेड विस्तार सांधे लहान पाइपलाइनसाठी योग्य आहेत का?

होय. थ्रेडेड कॉन्फिगरेशन विशेषतः लहान-व्यास पाईपिंग, उपकरणे कनेक्शन आणि जागा मर्यादित असलेल्या स्थापनेसाठी योग्य आहेत.

Q5: अक्षीय, पार्श्व आणि कोनीय हालचालींमध्ये काय फरक आहे?

अक्षीय हालचाल पाईपच्या अक्षाच्या बाजूने होते, बाजूची हालचाल कडेकडेने होते आणि कोनीय हालचालीमध्ये जोडलेल्या पाईप विभागांमध्ये फिरणे समाविष्ट असते. विस्तार संयुक्त निवडण्यापूर्वी आवश्यक हालचाली प्रकार ओळखला पाहिजे.

Q6: उत्पादन सानुकूलित केले जाऊ शकते?

होय. प्रकल्पाच्या आवश्यकतांवर अवलंबून, सानुकूलनामध्ये मटेरियल ग्रेड, आकार, दबाव रेटिंग, कनेक्शन कॉन्फिगरेशन आणि इतर अभियांत्रिकी मापदंडांचा समावेश असू शकतो.

अंतिम विचार

योग्यरित्या इंजिनियर केलेलेनालीदार धातू विस्तार संयुक्तथर्मल विस्तार, कंपन, यांत्रिक विस्थापन आणि संचित ताण यांपासून औद्योगिक पाइपिंगचे संरक्षण करण्यात महत्त्वाची भूमिका बजावू शकते. स्टेनलेस स्टील बेलो, एकाधिक कनेक्शन पर्याय आणि कॉन्फिगर करण्यायोग्य अभियांत्रिकी पॅरामीटर्ससह, ते वीज निर्मिती, पेट्रोकेमिकल, रासायनिक प्रक्रिया, HVAC, सागरी आणि उच्च-तापमान द्रव प्रणालींमध्ये मागणी असलेल्या अनुप्रयोगांसाठी अनुकूल केले जाऊ शकते. JIDONGDA प्रकल्प-विशिष्ट आकार, सामग्री, दाब, तापमान, हालचाल आणि कनेक्शन आवश्यकतांवर आधारित सानुकूलित धातू विस्तार संयुक्त समाधानांना समर्थन देते. जर तुम्ही नवीन स्थापनेसाठी विस्तार संयुक्त निवडत असाल किंवा विद्यमान घटक बदलत असाल तर,आमच्याशी संपर्क साधातुमच्या ऑपरेटिंग परिस्थितीवर चर्चा करण्यासाठी आणि योग्य औद्योगिक समाधानाची विनंती करण्यासाठी.
