फेरूल फिटिंग म्हणजे काय आणि ते ट्यूब कनेक्शन सिस्टममध्ये कसे कार्य करते?

बांधकाम उत्खनन करणारा अचानक हायड्रॉलिक दाब गमावतो. ऑपरेटर बाहेर पडतो आणि मशीनच्या खाली असलेल्या जॉइंटमधून तेलाचा डबा टिपतो. मेंटेनन्स टीम येते, लूज फिटिंग म्हणून समस्येचे निदान करते आणि ती घट्ट करते. पण गळती तासाभरात परत येते. समस्या घट्टपणाची नाही; हे आतील फेरूल फिटिंग आहे ज्याने त्याची पकड गमावली आहे. ही परिस्थिती दररोज कार्यशाळा आणि जॉब साइट्समध्ये चालते, कारण अनेकदा उपकरणांवर काम करणाऱ्या लोकांना ते घट्ट करत असलेले घटक पूर्णपणे समजत नाहीत. दफेरुल फिटिंगफ्लुइड पॉवर सिस्टममधील सर्वात सामान्य परंतु सर्वात गैरसमज असलेल्या घटकांपैकी एक आहे. हे लहान, स्वस्त आणि दुर्लक्षित करणे सोपे आहे, तरीही योग्यरित्या कार्य करणारे फेरूल फिटिंग हे विश्वसनीय हायड्रॉलिक सिस्टम आणि क्रॉनिक लीकरमधील फरक आहे.

फेरूल फिटिंग हे एक यांत्रिक कॉम्प्रेशन डिव्हाइस आहे जे ट्यूब आणि फिटिंग बॉडी दरम्यान लीक-प्रूफ सील तयार करते. हे एका साध्या पण मोहक तत्त्वावर कार्य करते: जेव्हा नट घट्ट केले जाते, तेव्हा ते टेपर्ड रिंग (फेरूल) ट्यूबच्या भिंतीवर त्रिज्यपणे दाबण्यासाठी सक्ती करते. हे कॉम्प्रेशन दोन गंभीर प्रभाव निर्माण करते: एक धातू-ते-मेटल सील जो द्रवपदार्थ बाहेर पडण्यापासून प्रतिबंधित करतो आणि एक यांत्रिक पकड जी ट्यूबला दबावाखाली बाहेर काढण्यापासून प्रतिबंधित करते. फेरुल फिटिंग चिकटवता, सीलंट किंवा गॅस्केटवर अवलंबून नसते; ते कायमस्वरूपी, विश्वासार्ह कनेक्शन तयार करण्यासाठी धातूची लवचिकता आणि प्लॅस्टिकिटी वापरते. हा लेख तुम्हाला फेरूल फिटिंगच्या जगात खोलवर नेईल, त्याचे शरीरशास्त्र, त्याचे कार्यरत भौतिकशास्त्र, त्याचे विविध प्रकार आणि दर्जेदार उत्पादनाची व्याख्या करणारी तांत्रिक वैशिष्ट्ये एक्सप्लोर करेल. आम्ही व्यावहारिक स्थापना तंत्र आणि सामान्य समस्यानिवारण परिस्थिती देखील कव्हर करू. शेवटी, तुम्हाला समजेल की हा लहान घटक सामान्यतः प्राप्त करण्यापेक्षा जास्त लक्ष देण्यास पात्र का आहे.

सामग्री सारणी

• 1. फेरूल फिटिंग म्हणजे काय?
• 2. लीक-प्रूफ सील तयार करण्यासाठी फेरूल फिटिंग कसे कार्य करते?
• 3. फेरूल फिटिंग्जचे विविध प्रकार काय आहेत आणि ते कुठे वापरले जातात?
• 4. कोणती तांत्रिक वैशिष्ट्ये उच्च-गुणवत्तेची फेरूल फिटिंग परिभाषित करतात?
• 5. फेरूल फिटिंग योग्यरित्या कसे स्थापित करावे आणि समस्यानिवारण कसे करावे?
• वारंवार विचारले जाणारे प्रश्न (FAQ)
• उत्पादक बद्दल
• निष्कर्ष

फेरूल फिटिंग म्हणजे काय?

A फेरुल फिटिंगद्रव शक्ती आणि वायवीय प्रणालींमध्ये ट्यूबला फिटिंग बॉडीशी जोडण्यासाठी वापरला जाणारा एक अचूक-अभियांत्रिक घटक आहे. हा एक लहान, अंगठीसारखा धातूचा भाग आहे जो संकुचित केल्यावर सील तयार करतो आणि यांत्रिक धारणा प्रदान करतो. "फेरूल" हा शब्द लॅटिन "फेरम" वरून आला आहे, म्हणजे लोह, त्याचे धातूचे स्वरूप प्रतिबिंबित करते. त्याच्या सर्वात सोप्या स्वरूपात, फेरूल फिटिंग ही एक स्लीव्ह आहे जी ट्यूबच्या शेवटी बसते. फिटिंग नट घट्ट केल्यावर, फेरूलला फिटिंग बॉडीमध्ये टेपर्ड पृष्ठभागावर जबरदस्ती केली जाते, ज्यामुळे ते विकृत होते आणि ट्यूब पकडते. ही विकृती कायम आहे; एकदा फेरूल फिटिंग योग्यरित्या संकुचित केल्यावर, ते नवीन ठिकाणी पुन्हा वापरले जाऊ शकत नाही आणि अत्यंत कंपनातही ते जागेवरच राहील.

फेरूल फिटिंग समजून घेण्यासाठी, कल्पना करा की तुमचा हात लाकडी काठी पकडत आहे. तुमची बोटे काठीभोवती गुंडाळतात, सर्व बाजूंनी दबाव आणतात. तुम्ही जितके कठीण दाबाल तितकी पकड घट्ट होईल. फेरूल फिटिंग त्याच तत्त्वावर चालते, परंतु महत्त्वपूर्ण फरकासह: फेरूल फिटिंग केवळ पकड घेत नाही; ते देखील एक सील तयार करत आहे. फेरूल टॅपर्ड केले जाते आणि जेव्हा ते फिटिंग बॉडीमध्ये संबंधित टेपरमध्ये जबरदस्तीने टाकले जाते तेव्हा ते नियंत्रित प्लास्टिक विकृत होते. फेरूलची बाह्य पृष्ठभाग फिटिंग बॉडीच्या विरूद्ध सील करते, तर आतील पृष्ठभाग ट्यूबच्या भिंतीमध्ये चावते. ही दुहेरी क्रिया—सीलिंग आणि पकडणे—फेरूल फिटिंग इतके प्रभावी बनवते. ट्यूब गोंद किंवा वेल्डेड नाही; फेरूलच्या विकृतीमुळे ते यांत्रिकरित्या लॉक केलेले आणि सील केलेले आहे.

फेरूल फिटिंगच्या शरीर रचनामध्ये तीन प्राथमिक घटक असतात:

• फिटिंग बॉडी:मुख्य गृहनिर्माण ज्यामध्ये टॅपर्ड सीट असते आणि बाह्य कनेक्शन (थ्रेडेड किंवा वेल्डेड) प्रदान करते. हे सामान्यत: स्टेनलेस स्टील, पितळ किंवा कार्बन स्टीलपासून बनवले जाते.
• फेरूल:कंप्रेशन रिंग जी ट्यूबला सील आणि पकडण्यासाठी विकृत करते. हे फिटिंगचे हृदय आहे. त्याची भूमिती, साहित्य आणि पृष्ठभागाची समाप्ती फिटिंगच्या कार्यक्षमतेसाठी महत्त्वपूर्ण आहे.
• नट:बाह्य थ्रेडेड कॉलर जो फिटिंग बॉडीमध्ये फेरूल कॉम्प्रेस करण्यासाठी अक्षीय बल लागू करतो. नटची रचना आवश्यक टॉर्क आणि इंस्टॉलेशनची सुलभता प्रभावित करते.

फेरूल फिटिंग हे ट्यूब कनेक्शन पद्धतींमध्ये अद्वितीय आहे कारण त्याला ट्यूबच्या टोकाची कोणतीही विशेष तयारी आवश्यक नसते - फ्लेअरिंग, ब्रेझिंग किंवा वेल्डिंग नसते. ट्यूब फक्त चौरस कापली जाते, डीब्युर केली जाते आणि घातली जाते. ऑटोमोटिव्ह ब्रेक लाइन्सपासून ते ऑफशोअर ऑइल प्लॅटफॉर्मपर्यंतच्या ऍप्लिकेशन्समध्ये फेरूल फिटिंगचा मोठ्या प्रमाणावर वापर करण्याचे हे साधेपणा हे एक प्रमुख कारण आहे.

लीक-प्रूफ सील तयार करण्यासाठी फेरूल फिटिंग कसे कार्य करते?

कसे समजण्यासाठी अफेरुल फिटिंगकार्य करते, घट्ट करताना फिटिंगच्या आत काय होते याची कल्पना केली पाहिजे. हे सैन्य, विकृती आणि सीलिंगचे एक छोटेसे नाटक आहे, हे सर्व काही मिलिमीटरच्या जागेत घडते. प्रक्रिया चार भिन्न भौतिक अवस्थांमध्ये विभागली जाऊ शकते, ज्यापैकी प्रत्येक अंतिम सील आणि पकड मध्ये योगदान देते.

स्टेज 1: समाविष्ट करणे आणि प्रारंभिक संपर्क.ट्यूब चौकोनी कापली जाते आणि डीब्युर केली जाते, नंतर ती फिटिंग बॉडीमध्ये घातली जाते जोपर्यंत ती खांद्याला बाहेर पडत नाही किंवा निर्दिष्ट इन्सर्शन डेप्थपर्यंत धरली जाते. फेरूल फिटिंग ट्यूबवर सरकवले जाते, त्यानंतर नट. नट नंतर फिटिंग बॉडीच्या थ्रेड्सवर सुरू केले जाते. या टप्प्यावर, फेरूल आणि सीलिंग पृष्ठभाग यांच्यात कोणताही संपर्क नाही. फेरूल फक्त ट्यूबवर बसलेला आहे, सक्रिय होण्यासाठी तयार आहे.

स्टेज 2: फेरूल एंगेजमेंट.जसजसे नट घट्ट केले जाते, ते फेरुलच्या मागील चेहऱ्याशी संपर्क साधते. फेरूल सीटच्या टेपरमध्ये प्रवेश करून फिटिंग बॉडीमध्ये अक्षीयपणे हलण्यास सुरवात करते. टेपर एंगल गंभीर आहे: फिटिंग डिझाइनवर अवलंबून, सामान्यत: 24 आणि 60 अंशांच्या दरम्यान. फेरूलचा अग्रभाग फिटिंग बॉडीच्या टेपरशी संपर्क साधतो आणि नटमधून येणारा बल फेरूलला पुढे नेण्यास सुरुवात करतो.

स्टेज 3: फेरूल विरूपण.या टप्प्यावर, फेरूल विकृत होऊ लागते. फेरूलची भूमिती अशी रचना केली आहे की ती मागील बाजूस मजबूत आणि समोर कमकुवत असेल. जसजसे कोळशाचे गोळे घट्ट होत राहतात, तसतसे फेरूलचा पुढचा भाग, जो पातळ असतो आणि त्याचा क्रॉस-सेक्शन लहान असतो, तो आतील बाजूस कोसळू लागतो. हे आवक संकुचित होणे म्हणजे फेरूल फिटिंग ट्यूबमध्ये बनवणारा "दंश" आहे. फेरूलचा आतील व्यास कमी होतो आणि त्याचा अग्रभाग ट्यूबच्या भिंतीमध्ये कापतो, यांत्रिक लॉक तयार करतो. त्याच बरोबर, फेरूलची बाह्य पृष्ठभाग फिटिंग बॉडीच्या टेपरच्या विरूद्ध दाबली जाते, ज्यामुळे प्राथमिक सीलिंग पृष्ठभाग तयार होतो.

स्टेज 4: अंतिम लवचिक लॉक.अंतिम टप्प्यात, फेरूल पूर्णपणे संकुचित केले गेले आहे. यात लवचिक आणि प्लास्टिक दोन्ही विकृती झाली आहे. लवचिक घटक महत्त्वाचा आहे: फेरूल, संकुचित केलेल्या स्प्रिंगप्रमाणे, फिटिंग बॉडीवर सतत बाह्य शक्ती आणि ट्यूबच्या विरूद्ध सतत अंतर्बाह्य शक्ती वापरते. ही शाश्वत शक्ती, ज्याला "सीलिंग फोर्स" म्हणून ओळखले जाते, तेच कालांतराने, थर्मल सायकलिंग आणि दाब चढउतारांमध्ये देखील कनेक्शनची अखंडता राखते. ट्यूब आता जागोजागी बंद करून सीलबंद केली आहे.

कंपनामुळे नट सैल होते तेव्हा काय होते? नट किंचित मागे पडल्यास, फेरूलची लवचिक पुनर्प्राप्ती—त्याची स्प्रिंगसारखी वागणूक—सीलिंग पृष्ठभागांना संपर्कात ठेवते. म्हणूनच योग्यरित्या स्थापित केलेले फेरूल फिटिंग अनेक वर्षांच्या सेवेनंतरही गळतीमुक्त राहू शकते. तथापि, जर नट जास्त घट्ट केले असेल तर, फेरूल त्याच्या लवचिक मर्यादेच्या पुढे जाऊ शकते, परिणामी जास्त प्लास्टिक विकृत होते. "बॉटमिंग आउट" म्हणून ओळखली जाणारी ही स्थिती फेरूल नष्ट करू शकते आणि गळतीचा मार्ग तयार करू शकते. यामुळेच चुकीच्या टॉर्कमुळे अनेक फेरूल फिटिंगमध्ये बिघाड होतो.

फेरुल फिटिंग्जचे विविध प्रकार कोणते आहेत आणि ते कुठे वापरले जातात?

दफेरुल फिटिंगहे एकल, मोनोलिथिक उत्पादन नाही. हे अनेक भिन्न कॉन्फिगरेशन्समध्ये येते, प्रत्येक विशिष्ट अनुप्रयोग, दाब श्रेणी आणि पर्यावरणीय परिस्थितीसाठी ऑप्टिमाइझ केलेले आहे. दिलेल्या नोकरीसाठी योग्य फेरूल फिटिंग निवडण्यासाठी फरक समजून घेणे आवश्यक आहे. सिंगल फेरूल, डबल फेरूल आणि डब्ल्यू-टाइप फेरूल हे तीन सर्वात सामान्य प्रकार आहेत.

सिंगल फेरूल फिटिंग्ज.नावाप्रमाणेच, सिंगल फेरूल सीलिंग आणि पकडण्याची दोन्ही कार्ये प्रदान करण्यासाठी फक्त एक फेरूल घटक वापरते. हे फेरूल सामान्यत: तीक्ष्ण अग्रभागासह डिझाइन केलेले असते जे ट्यूबमध्ये चावते तेव्हा त्याची बाह्य पृष्ठभाग फिटिंग बॉडीवर सील करते. सिंगल फेरूल फिटिंग सोपी असते, कमी भाग असतात आणि दुहेरी फेरुल डिझाईन्सच्या तुलनेत अनेकदा कमी असतात. ते सामान्यतः कमी-ते-मध्यम दाब अनुप्रयोगांमध्ये वापरले जातात, जसे की वायवीय प्रणाली, उपकरणे आणि सामान्य औद्योगिक प्लंबिंग. तथापि, साधेपणा खर्चावर येतो: सिंगल फेरूलने एकाच वेळी दोन कार्ये करणे आवश्यक आहे, ज्यामुळे ते इंस्टॉलेशन त्रुटी कमी सहन करते आणि ट्यूब पृष्ठभाग पूर्ण करण्यासाठी अधिक संवेदनशील बनते.

दुहेरी फेरूल फिटिंग्ज.डबल फेरूल फिटिंग हे अधिक अत्याधुनिक डिझाइन आहे जे सीलिंग आणि पकडण्याचे कार्य दोन स्वतंत्र घटकांमध्ये वेगळे करते. समोरचा फेरूल फिटिंग बॉडीला सील करण्यासाठी डिझाइन केला आहे, तर मागील फेरूल ट्यूबला पकडण्यासाठी डिझाइन केलेले आहे. श्रमांचे हे विभाजन प्रत्येक फेरूलला त्याच्या विशिष्ट कार्यासाठी अनुकूल करण्यास अनुमती देते. पुढील फेरूल चांगल्या सीलिंगसाठी मऊ मटेरियलने बनवता येते, तर बॅक फेर्युल चांगली पकड मिळवण्यासाठी कठिण असू शकते. डबल फेर्युल फिटिंगचा वापर उच्च-दाब हायड्रॉलिक प्रणालींमध्ये मोठ्या प्रमाणावर केला जातो, जसे की बांधकाम उपकरणे, इंजेक्शन मोल्डिंग मशीन आणि ऑफशोअर ऑइल रिग्समध्ये आढळतात. ते उत्कृष्ट कंपन प्रतिकार देतात आणि इंस्टॉलेशन टॉर्क भिन्नतेसाठी कमी संवेदनशील असतात.

W-प्रकार फेरूल फिटिंग्ज.W-प्रकार फेरूल हे एक विशेष डिझाइन आहे, जे सामान्यत: उच्च-दर्जाच्या स्टेनलेस स्टीलच्या मिश्रधातूपासून बनवले जाते, ज्यामध्ये क्रॉस-सेक्शनमध्ये विशिष्ट "W" प्रोफाइल असते. हा अनोखा आकार फेरूलला प्रीलोड न गमावता थर्मल विस्तार आणि आकुंचन शोषून घेण्यास अनुमती देतो. डब्ल्यू-टाइप फेरूल फिटिंगचा वापर प्रामुख्याने उच्च-तापमान अनुप्रयोगांमध्ये केला जातो, जसे की स्टीम ट्रेसिंग, हीट एक्सचेंजर्स आणि फर्नेस पाइपिंग. ते क्रायोजेनिक सिस्टीममध्ये देखील आढळतात जेथे कमाल तापमान भिन्नता सामान्य असतात. डब्ल्यू-टाइप डिझाइन अधिक एकसमान ताण वितरण प्रदान करते, ज्यामुळे मागणी असलेल्या वातावरणात तणाव गंजण्याचा धोका कमी होतो.

खालील सारणी तीन मुख्य फेरूल फिटिंग प्रकारांचे तुलनात्मक विहंगावलोकन प्रदान करते.

कोणती तांत्रिक वैशिष्ट्ये उच्च-गुणवत्तेची फेरूल फिटिंग परिभाषित करतात?

ए.ची कामगिरीफेरुल फिटिंगसामग्रीची निवड, भौमितिक अचूकता आणि पृष्ठभाग उपचार यांच्या संयोजनाद्वारे निर्धारित केले जाते. खराब उत्पादित फेरूल अकाली अयशस्वी होईल, तर उच्च-गुणवत्तेचे फेरूल दशकभर विश्वसनीय सेवा देऊ शकते. उच्च-गुणवत्तेच्या फेरूल फिटिंगची व्याख्या करणारी तांत्रिक वैशिष्ट्ये समजून घेणे अभियंते, खरेदी व्यावसायिक आणि देखभाल कार्यसंघांसाठी आवश्यक आहे ज्यांनी त्यांच्या अनुप्रयोगासाठी योग्य घटक निवडणे आवश्यक आहे.

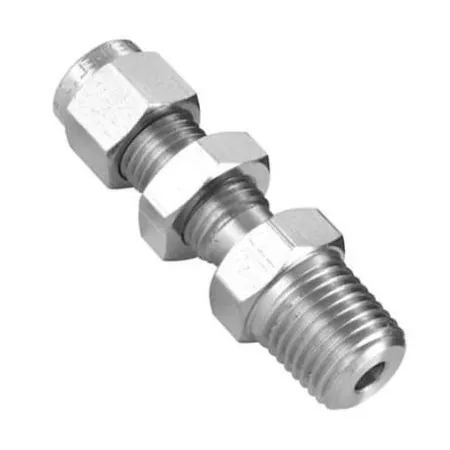

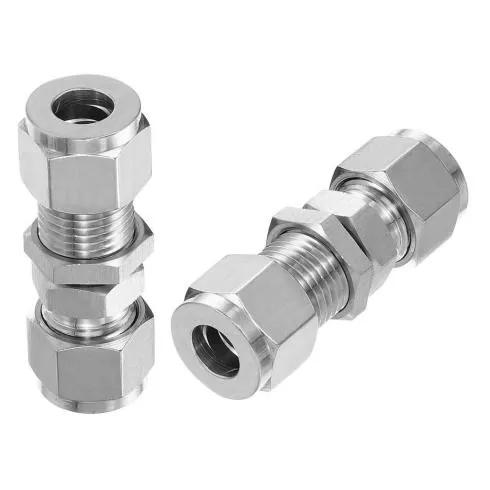

आमच्या कारखान्यात, आम्ही सर्वोच्च उद्योग मानके पूर्ण करणारे फेरुल फिटिंग तयार करतो. आमची फेरूल फिटिंग उत्पादने 316L स्टेनलेस स्टील, पितळ आणि कार्बन स्टीलसह विविध सामग्रीमध्ये उपलब्ध आहेत, ज्यामध्ये पॅसिव्हेशनपासून ते इलेक्ट्रोलेस निकेल प्लेटिंगपर्यंतच्या पृष्ठभागावरील उपचार आहेत. खालील सारणी आमच्या फेरूल फिटिंग श्रेणीसाठी प्रमुख तांत्रिक वैशिष्ट्यांचे तपशीलवार विघटन प्रदान करते.

सर्वात गंभीर पॅरामीटर्सपैकी एक म्हणजे फेरूलची पृष्ठभागाची कडकपणा. फेरूल पकडत असलेल्या नळीपेक्षा कठिण असणे आवश्यक आहे, परंतु इतके कठोर नाही की ते ठिसूळ होईल. आमची फेरूल फिटिंग 58-62 HRC ची पृष्ठभागाची कडकपणा प्राप्त करण्यासाठी उष्णता-उपचार केले जाते, जे चावणे आणि कडकपणा दरम्यान इष्टतम संतुलन प्रदान करते. सीलिंग पृष्ठभागांची पृष्ठभागाची उग्रता देखील गंभीर आहे. खूप खडबडीत पृष्ठभाग नीट बंद होणार नाही, तर खूप गुळगुळीत पृष्ठभाग नलिका "चावण्यासाठी" फेरूलला पुरेसे घर्षण देऊ शकत नाही. आम्ही आमच्या सीलिंग पृष्ठभागांवर 0.4-0.8 µm पृष्ठभागाची उग्रता राखतो, जी सीलिंगसाठी इष्टतम श्रेणी असल्याचे सिद्ध झाले आहे.

या मानक वैशिष्ट्यांव्यतिरिक्त, आम्ही फेर्युल फिटिंगसाठी अनेक सानुकूलित पर्याय ऑफर करतो, ज्यामध्ये विशेष साहित्य (उदा. इनकोनेल, संक्षारक वातावरणासाठी मोनेल) आणि विशेष कोटिंग्ज (उदा. घर्षण कमी करण्यासाठी PTFE कोटिंग) यांचा समावेश आहे. आमची अभियांत्रिकी कार्यसंघ तुमच्या विशिष्ट अनुप्रयोगासाठी योग्य फेरूल फिटिंग वैशिष्ट्यांच्या निवडीमध्ये मदत करण्यासाठी उपलब्ध आहे.

फेरूल फिटिंग योग्यरित्या कसे स्थापित करावे आणि समस्यानिवारण कसे करावे?

अगदी उच्च दर्जाचेफेरुल फिटिंगते योग्यरित्या स्थापित केले नसल्यास अयशस्वी होईल. योग्य स्थापना हे एक कौशल्य आहे ज्यामध्ये प्रत्येक देखभाल तंत्रज्ञ आणि अभियंत्याने प्रभुत्व मिळवले पाहिजे. प्रक्रिया सरळ आहे परंतु प्रत्येक टप्प्यावर तपशीलांकडे लक्ष देणे आवश्यक आहे. खालील तक्त्यामध्ये फेरूल फिटिंग योग्यरित्या स्थापित करण्यासाठी पाच आवश्यक चरणांची रूपरेषा दिली आहे.

काळजीपूर्वक स्थापना असूनही, गळती आणि इतर समस्या उद्भवू शकतात. फेरूल फिटिंगचे समस्यानिवारण करताना, पद्धतशीर प्रक्रियेचे अनुसरण करणे उपयुक्त आहे. खाली एक सरलीकृत समस्यानिवारण मार्गदर्शक आहे.

• प्रारंभिक स्थापनेदरम्यान गळती आढळली:ट्यूब स्क्वेअरनेस आणि घालण्याची खोली तपासा. खराब कापलेली ट्यूब किंवा अपूर्ण टाकणे हे सुरुवातीच्या गळतीचे सर्वात सामान्य कारण आहे. नवीन फेरूल फिटिंगसह पुन्हा स्थापित करा.
• ऑपरेशनच्या कालावधीनंतर गळती आढळली:नट टॉर्क तपासा. कंपनामुळे नट मागे पडू शकते. नट पुन्हा कडक केल्याने समस्या सुटू शकते. गळती कायम राहिल्यास, नुकसानीसाठी फेरूलची तपासणी करा. पहिल्या स्थापनेदरम्यान फेरूल जास्त घट्ट केले गेले असावे, ज्यामुळे जास्त विकृती निर्माण होते.
• ट्यूब फिरवली किंवा बाहेर काढली जाऊ शकते:फेरूलने ट्यूबला पुरेसे पकडले नाही. हे सहसा अपुरा घट्ट करणे किंवा चुकीच्या कडकपणासह ट्यूबच्या वापरामुळे होते. टॉर्क तपासा आणि ट्यूब सामग्री फेरुल फिटिंग वैशिष्ट्यांशी सुसंगत असल्याचे सत्यापित करा.
• फेरूल दृश्यमानपणे क्रॅक किंवा तुटलेले आहे:हे बर्याचदा जास्त घट्ट होण्यामुळे किंवा भौतिक दोषांमुळे होते. फेरूल फिटिंगला नवीन युनिटने बदला आणि ते शिफारस केलेल्या मूल्यापेक्षा जास्त नाही याची खात्री करण्यासाठी टॉर्क तपासा.

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न 1: फेरूल फिटिंग घट्ट झाल्यानंतर पुन्हा वापरता येईल का?

उत्तर: सामान्यतः, फेरूल फिटिंग पुन्हा वापरण्यासाठी डिझाइन केलेले नाही. फेरूल संकुचित केल्यावर कायमस्वरूपी प्लास्टिकचे विकृत रूप घेते, आणि चाव्याव्दारे तो ट्यूबमध्ये बनतो ही एक वेळची घटना आहे. नवीन ट्यूबवर किंवा नवीन ठिकाणी फेरूलचा पुन्हा वापर करण्याची शिफारस केली जात नाही, कारण ती समान विश्वसनीय सील आणि पकड तयार करणार नाही. काही प्रकरणांमध्ये, जर फिटिंग फक्त थोडीशी घट्ट केली गेली असेल (आणि फेरूलने अद्याप ट्यूबला चावा घेतला नसेल), तर ते पुनर्स्थित करणे शक्य आहे, परंतु हे इंस्टॉलरच्या जोखमीवर आहे. लीक-प्रूफ सीलची हमी देण्यासाठी आमचा कारखाना ट्यूब कनेक्शन वेगळे केल्यावर फेरूल आणि नट बदलण्याची शिफारस करतो.

प्रश्न 2: टॉर्क रेंचशिवाय फेरूल फिटिंग पुरेसे घट्ट आहे हे मी कसे सांगू?

उत्तर: एकसंध आणि अचूक घट्ट करण्यासाठी टॉर्क रेंच हे प्राधान्य साधन असले तरी ते नेहमीच उपलब्ध नसते. पर्यायी पद्धत म्हणजे "टर्न काउंट" पद्धत. नट हाताने घट्ट झाल्यावर, एक संदर्भ बिंदू चिन्हांकित करा आणि नंतर फिटिंगच्या आकार आणि सामग्रीवर अवलंबून, अतिरिक्त 1/4 ते 1/2 वळण घट्ट करा. 1/4" ट्यूब फिटिंगसाठी, हात घट्ट केल्यानंतर 1/4 वळण पुरेसे असते; 1/2" फिटिंगसाठी, ते 1/2 वळण असू शकते. तथापि, ही पद्धत कमी अचूक आहे आणि इंस्टॉलरच्या भावनांवर अवलंबून आहे. आम्ही विशेषत: उच्च-दाब किंवा सुरक्षितता-गंभीर अनुप्रयोगांमध्ये, टॉर्क रेंच आणि निर्मात्याची निर्दिष्ट टॉर्क मूल्ये वापरण्याचा जोरदार सल्ला देतो.

प्रश्न 3: स्टेनलेस स्टीलच्या नळ्यांसाठी फेरूल फिटिंग योग्य आहेत का?

उत्तरः होय, स्टेनलेस स्टीलच्या नळ्यांसह फेरुल फिटिंगचा मोठ्या प्रमाणावर वापर केला जातो. तथापि, ट्यूब सामग्री फेरुल सामग्रीशी सुसंगत असणे आवश्यक आहे. आवश्यक दंश तयार करण्यासाठी फेरूल नळीपेक्षा कठोर असणे आवश्यक आहे. स्टेनलेस स्टीलच्या नळ्यांसाठी, आम्ही ट्यूबपेक्षा जास्त कडकपणा असलेल्या स्टेनलेस स्टीलच्या मिश्रधातूपासून बनवलेले फेरूल वापरण्याची शिफारस करतो. आमचा कारखाना फेरूल फिटिंग ऑफर करतो जे विशेषतः स्टेनलेस स्टील टयूबिंगसह वापरण्यासाठी डिझाइन केलेले आहे, सुरक्षित पकड आणि विश्वासार्ह सील सुनिश्चित करण्यासाठी ऑप्टिमाइझ केलेल्या उष्णता उपचारांसह. जर लक्षणीय कडकपणा जुळत नसेल, तर फेरूल ट्यूबला योग्यरित्या पकडू शकत नाही किंवा ट्यूब खराब होऊ शकते.

प्रश्न 4: फेरूल फिटिंग हाताळू शकणारा सर्वाधिक दाब कोणता आहे?

उत्तर: फेरूल फिटिंगचा कमाल कामकाजाचा दबाव अनेक घटकांवर अवलंबून असतो: ट्यूबचा व्यास, फेरूल आणि फिटिंग बॉडीची सामग्री आणि डिझाइन प्रकार (सिंगल फेरूल बनाम डबल फेरूल). 1" व्यासापर्यंतच्या नळ्यांसाठी आमचे दुहेरी फेरूल फेरूल फिटिंग 630 बार (9,100 psi) पर्यंतच्या कामाच्या दाबांसाठी रेट केले जाते. मोठ्या व्यासासाठी किंवा जास्त दाबांसाठी, विशेष डिझाइन्स उपलब्ध आहेत. विशिष्ट मॉडेल आणि आकारासाठी नेहमी निर्मात्याच्या दबाव रेटिंग चार्टचा संदर्भ घ्या. हे सुनिश्चित करणे आवश्यक आहे की Ferrule ची कमाल सुरक्षितता प्रणाली फर्रुल फायटिंग कमाल प्रेशर फायटिंग.

प्रश्न 5: माझे फेरूल फिटिंग योग्यरित्या घट्ट केल्यानंतरही गळती का होते?

उत्तर: योग्यरित्या घट्ट केलेल्या फेरूल फिटिंगमध्ये गळती अनेक कारणांमुळे होऊ शकते जी कदाचित लगेच स्पष्ट होणार नाही. सर्वात सामान्य कारणे आहेत: फेरूल अंतर्गत एक स्क्रॅच किंवा खराब झालेले ट्यूब पृष्ठभाग (बहुतेक वेळा मोडतोड किंवा हाताळणीतून); एक ट्यूब जी पूर्णपणे गोलाकार नाही (विशेषतः जर ती ट्यूब कटरऐवजी हॅकसॉने कापली असेल); चुकीची ट्यूब कडकपणा (फेरूल खूप कठीण असलेल्या नळीमध्ये चावू शकत नाही); किंवा फिटिंग बॉडीमध्येच खराब झालेले किंवा दूषित सीलिंग पृष्ठभाग. याव्यतिरिक्त, जर फेर्युल बदलल्याशिवाय फिटिंग वेगळे केले गेले आणि पुन्हा एकत्र केले गेले तर, मूळ विकृतीची पुनरावृत्ती होणार नाही, ज्यामुळे गळती होईल. आमची फॅक्टरी अशी शिफारस करतो की तुम्ही गळती टाळण्यासाठी ट्यूबची काळजीपूर्वक तपासणी करा आणि कनेक्शन पुन्हा स्थापित करताना नेहमी नवीन फेरूल फिटिंग वापरा.

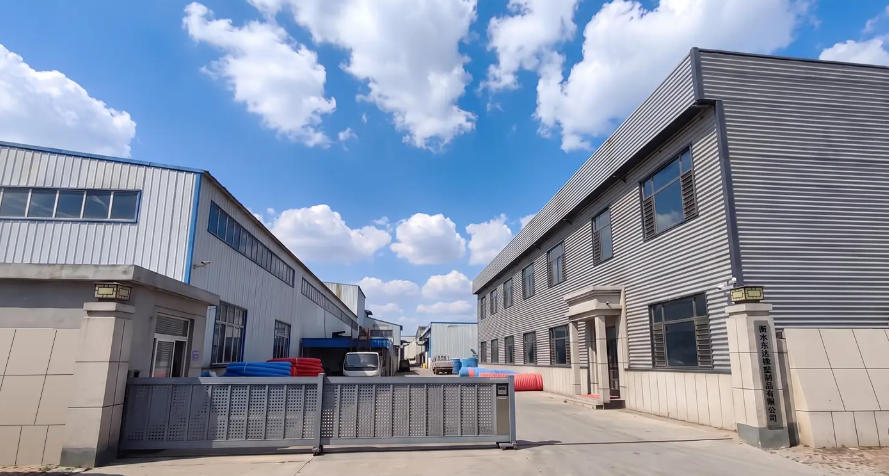

उत्पादक बद्दल

हेंगशुई डोंगडा रबर आणि प्लास्टिक उत्पादने कं, लि.जिंग काउंटी, हेबेई प्रांतात स्थित आहे—चीनच्या प्रख्यात रबर आणि प्लॅस्टिक उद्योगाच्या केंद्राचे केंद्र, 2007 मध्ये चायना रबर इंडस्ट्री असोसिएशनने मंजूर केले आहे. बीजिंग-फुझोउ एक्सप्रेसवे आणि राष्ट्रीय महामार्गांद्वारे सोयीस्कर वाहतूक प्रवेशासह, कंपनी उच्च आणि कमी दाबाची नळी, उच्च आणि कमी दाबाची नळी, उच्च आणि कमी दाबाची नळी बनवणारी व्यावसायिक उत्पादक बनली आहे. मेटल होसेस, नायलॉन गॅस्केट, रोलर्स आणि विविध रबर आणि प्लास्टिक उत्पादने.

आमची फेरूल फिटिंग उत्पादने उच्च दाब प्रतिरोधकता, लहान झुकण्याची त्रिज्या, मजबूत अँटी-थकवा कार्यप्रदर्शन आणि विस्तारित सेवा आयुष्यासाठी इंजिनिअर केलेली आहेत. ते अभियांत्रिकी यंत्रसामग्री, पेट्रोलियम, कोळसा खाण, विद्युत उर्जा, धातूशास्त्र, रासायनिक उद्योग, जहाजबांधणी आणि वाहतूक क्षेत्रांमध्ये मोठ्या प्रमाणावर लागू केले जातात, देशांतर्गत आणि आंतरराष्ट्रीय स्तरावर ग्राहकांकडून उच्च मान्यता मिळवतात.

आम्ही जगभरातील मित्र आणि क्लायंटच्या मौल्यवान अभिप्रायाचे आणि समर्थनाचे मनापासून स्वागत करतो. देश-विदेशातील वापरकर्त्यांना चौकशी आणि सहकार्यावर चर्चा करण्यासाठी आमंत्रित केले आहे. तुमच्या सर्व कनेक्शन गरजांसाठी आम्ही समाधानकारक सेवा आणि विश्वासार्ह उपाय प्रदान करण्यासाठी वचनबद्ध आहोत.

निष्कर्ष

फेरुल फिटिंग हा एक लहान घटक असू शकतो, परंतु द्रव उर्जा प्रणालीच्या अखंडता आणि विश्वासार्हतेमध्ये त्याची भूमिका प्रचंड आहे. सील आणि पकड तयार करण्यासाठी ते ज्याप्रकारे विकृत होते, ते त्याच्या कार्यक्षमतेची व्याख्या करणारी सामग्री आणि उष्णता उपचारांच्या निवडीपर्यंत, फेरुल फिटिंग ही अभियांत्रिकीची उत्कृष्ट नमुना आहे जी अनेकदा अपयशी होईपर्यंत कोणाच्या लक्षात येत नाही. ते कसे कार्य करते, कोणते प्रकार उपलब्ध आहेत आणि ते योग्यरित्या कसे स्थापित करायचे हे समजून घेणे, ट्यूब कनेक्शन सिस्टमसह कार्य करणाऱ्या प्रत्येकासाठी आवश्यक आहे.

JIDONGDA येथे, आधुनिक उद्योगाच्या मागणीच्या गरजा पूर्ण करणारे उच्च-गुणवत्तेचे फेरूल फिटिंग प्रदान करण्यासाठी आम्ही वचनबद्ध आहोत. आमची उत्पादने सर्वात आव्हानात्मक परिस्थितीत विश्वसनीय कार्यप्रदर्शन सुनिश्चित करून सर्वोच्च मानकांनुसार डिझाइन आणि उत्पादित केली जातात. तुम्ही तुमच्या अर्जासाठी भरोसेमंद फेरूल फिटिंग सोल्यूशन शोधत असाल, तर आम्ही तुम्हाला आमच्याशी संपर्क साधण्यासाठी आमंत्रित करतो. आमची अनुभवी व्यावसायिकांची टीम तुम्हाला उत्पादन निवड, तांत्रिक सहाय्य आणि सानुकूलित उपायांमध्ये मदत करण्यास तयार आहे. Hengshui Dongda Rubber & Plastic Products Co., Ltd शी आजच संपर्क साधासल्लामसलत करण्यासाठी किंवा कोटची विनंती करण्यासाठी. तुम्ही विश्वास ठेवू शकता असे कनेक्शन तयार करण्यात आम्हाला मदत करू या.
