दुहेरी गोल रबर विस्तार संयुक्त पाइपलाइन लवचिकता आणि कंपन नियंत्रण कसे सुधारू शकते

जिदोंगडापुरवतोदुहेरी गोल रबर विस्तार संयुक्तऔद्योगिक पाइपलाइन प्रणालींसाठी ज्यांना विश्वसनीय कंपन अलगाव, हालचाल भरपाई आणि कनेक्शन लवचिकता आवश्यक आहे. दुहेरी-गोलाकार रबर बॉडी, प्रबलित फॅब्रिक लेयर्स आणि स्टेनलेस स्टील जाळी संरक्षणासह डिझाइन केलेले, हा लवचिक घटक पंप, कंप्रेसर, वॉटर सिस्टम, हवा, तेल, सौम्य रसायने आणि इतर औद्योगिक द्रव यांचा समावेश असलेल्या पाइपिंग ऍप्लिकेशन्सची मागणी करण्यासाठी योग्य आहे.

दुहेरी-गोलाकार विस्तार जॉइंट पाइपलाइन हालचाली शोषून घेण्यासाठी डिझाइन केलेले आहे आणि कनेक्ट केलेल्या उपकरणांमधून पाइपिंग सिस्टममध्ये स्थानांतरित होणारे कंपन आणि ताण कमी करण्यास मदत करते. सिंगल-स्फेअर स्ट्रक्चरच्या तुलनेत, त्याची दोन-गोलाकार भूमिती अतिरिक्त लवचिकता आणि हालचाल शोषण प्रदान करते. JIDONGDA बहु-स्तर फॅब्रिक मजबुतीकरण आणि बाह्य स्टेनलेस स्टील जाळी लेयरसह EPDM, NBR आणि निओप्रीन सारख्या सामग्रीचा वापर करून प्रबलित रबर विस्तार जोड देते. डिझाईनवर अवलंबून, उपलब्ध वैशिष्ट्यांमध्ये DN32–DN600, PN10/PN16/PN25 दाब वर्ग आणि तापमान श्रेणी -20°C ते +120°C पर्यंत असते, उच्च तापमानासाठी विशेष संयुगे उपलब्ध असतात.

सामग्री सारणी

1. दुहेरी गोल रबर विस्तार संयुक्त काय आहे?
2. औद्योगिक पाइपिंग सिस्टममध्ये ते महत्त्वाचे का आहे?
3. संयुक्त कसे तयार केले जाते?
4. मुख्य कामगिरी फायदे काय आहेत?
5. खरेदीदारांनी कोणती तांत्रिक वैशिष्ट्ये तपासली पाहिजेत?
6. ते कुठे वापरले जाऊ शकते?
7. खरेदीदारांनी योग्य मॉडेल कसे निवडावे?
8. स्थापनेदरम्यान काय विचारात घेतले पाहिजे?
9. वारंवार विचारले जाणारे प्रश्न
10. तुम्ही सानुकूलित समाधानाची विनंती कशी करू शकता?

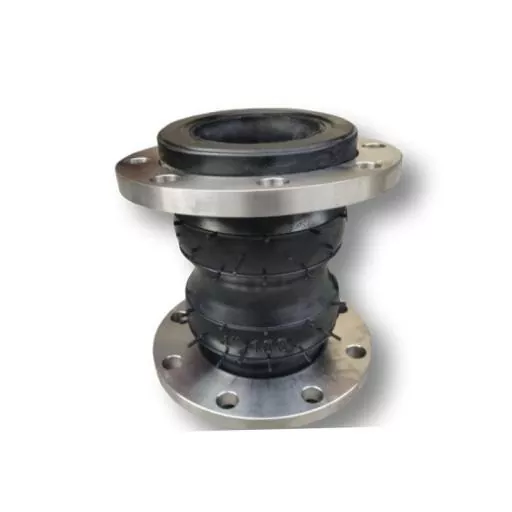

दुहेरी गोल रबर विस्तार संयुक्त काय आहे?

दुहेरी गोल रबर विस्तार संयुक्त एक लवचिक पाइपलाइन कनेक्शन घटक आहे ज्यामध्ये दोन गोलाकार रबर विभाग असतात. त्याचा प्राथमिक उद्देश हालचाल सामावून घेणे आणि उपकरणे आणि जोडलेल्या पाईपिंगमधील कंपनाचे प्रसारण कमी करणे हा आहे.

कडक पाईप कनेक्शनच्या विपरीत, लवचिक रबर रचना अक्षीय, बाजूकडील आणि कोनीय हालचालींना प्रतिसाद देऊ शकते. यामुळे सांधे विशेषत: फिरत्या किंवा परस्पर यंत्राच्या आसपास उपयुक्त ठरतात जेथे कंपन आणि दाब चढउतार पाइपलाइनवर अतिरिक्त ताण देऊ शकतात.

डबल-स्फेअर कॉन्फिगरेशन विशेषतः उपयुक्त असते जेव्हा पाईपिंग सिस्टीमला पारंपारिक सिंगल-स्फेअर कनेक्टरपेक्षा जास्त लवचिकता आणि कंपन शोषण्याची आवश्यकता असते. गोलाकार भूमिती कडक कनेक्शन बिंदूवर सर्व हालचाली केंद्रित करण्याऐवजी लवचिक रबर बॉडीद्वारे हालचालींचे वितरण करते.

रबर विस्तार जोड्यांची तुलना करणाऱ्या खरेदीदारांसाठी, ऑपरेटिंग प्रेशर, तापमान, मीडिया, हालचाली आवश्यकता, फ्लँज कॉन्फिगरेशन आणि इंस्टॉलेशन परिस्थितीनुसार डबल-स्फेअर डिझाइनचे मूल्यांकन केले जावे.

औद्योगिक पाइपिंग सिस्टममध्ये ते महत्त्वाचे का आहे?

औद्योगिक पाइपलाइन पूर्णपणे स्थिर स्थितीत क्वचितच उघड होतात. पंप सुरू होतात आणि थांबतात, कंप्रेसर यांत्रिक कंपन निर्माण करतात, द्रव दाब चढउतार निर्माण करतात आणि तापमान बदलांमुळे जोडलेले घटक विस्तारतात किंवा आकुंचन पावतात.

पुरेशा लवचिकतेशिवाय, या गतिमान शक्ती थेट पाईप्स, फ्लँज, व्हॉल्व्ह, पंप आणि इतर उपकरणांमध्ये हस्तांतरित केल्या जाऊ शकतात. कालांतराने, वारंवार लोडिंग थकवा, कनेक्शनचा ताण, गळती किंवा अकाली घटक पोशाख होण्यास योगदान देऊ शकते.

लवचिक विस्तार संयुक्त या प्रभावांना वेगळे करण्यात मदत करते. त्याची रबर बॉडी कठोर पाइपिंग विभागांमध्ये एक नियंत्रित हालचाल झोन प्रदान करते, तर मजबुतीकरण स्तर ऑपरेटिंग लोड अंतर्गत संरचनेला समर्थन देतात.

• उपकरणे व्युत्पन्न कंपन शोषून घेते.
• पाइपलाइनच्या हालचालीसाठी भरपाई देते.
• कनेक्शन्सभोवती ताण एकाग्रता कमी करण्यास मदत करते.
• थर्मल हालचाल आणि स्थापना सहनशीलता सामावून घेते.
• डायनॅमिक पाइपिंग सिस्टमच्या अधिक स्थिर ऑपरेशनला समर्थन देते.
• जोडलेल्या उपकरणांना जास्त कंपन प्रसारापासून संरक्षित करण्यात मदत करते.

संयुक्त कसे तयार केले जाते?

लवचिक विस्तार जॉइंटचे कार्यप्रदर्शन त्याच्या भूमिती, रबर कंपाऊंड, मजबुतीकरण संरचना आणि कनेक्शन डिझाइनवर बरेच अवलंबून असते. एक सामान्य प्रबलित डबल-स्फेअर कॉन्फिगरेशन अनेक कार्यात्मक स्तर एकत्र करते.

दुहेरी-गोलाकार रबर बॉडी

द्वि-गोलाकार भूमिती एक लवचिक कार्यरत विभाग तयार करते जो अनेक दिशांमध्ये हालचाली हाताळण्यास सक्षम आहे. वक्र रचना पूर्णपणे कठोर कनेक्शनवर विसंबून न राहता विकृतीला देखील अनुमती देते.

मल्टी-लेयर फॅब्रिक मजबुतीकरण

दबाव प्रतिरोध आणि थकवा टिकाऊपणा सुधारण्यासाठी फॅब्रिक मजबुतीकरण रबर बॉडीमध्ये समाविष्ट केले आहे. मजबुतीकरण रचना आवश्यक दबाव वर्ग आणि अनुप्रयोग परिस्थितीनुसार निवडली जाते.

स्टेनलेस स्टील जाळी संरक्षण

बाह्य स्टेनलेस स्टील जाळीचा थर अतिरिक्त यांत्रिक संरक्षण आणि संरचनात्मक समर्थन प्रदान करू शकतो. हे विशेषतः अशा वातावरणात मौल्यवान आहे जेथे विस्तार संयुक्त डायनॅमिक भार आणि पुनरावृत्ती कंपनांच्या संपर्कात आहे.

Flanged कनेक्शन

फ्लँगेड टोके लवचिक जॉइंटला विद्यमान पाईपिंगशी जोडण्याची व्यावहारिक पद्धत प्रदान करतात. सीलिंग कार्यप्रदर्शन राखण्यासाठी योग्य फ्लँज परिमाणे, बोल्ट पॅटर्न, गॅस्केट निवड आणि संरेखन महत्वाचे आहेत.

मुख्य कामगिरी फायदे काय आहेत?

दुहेरी-गोलाकार रबर विस्तार संयुक्तचे मूल्य साध्या पाइपलाइन लवचिकतेच्या पलीकडे विस्तारते. त्याचे बांधकाम औद्योगिक पाइपिंग सिस्टममध्ये आलेल्या अनेक सामान्य आव्हानांना सामोरे जाते.

ही वैशिष्ट्ये उत्पादनास अनुप्रयोगांसाठी योग्य बनवतात जेथे पारंपारिक कठोर कनेक्टर पुरेशी लवचिकता किंवा कंपन अलगाव प्रदान करू शकत नाही.

खरेदीदारांनी कोणती तांत्रिक वैशिष्ट्ये तपासली पाहिजेत?

लवचिक जॉइंट निवडणे केवळ नाममात्र पाईप व्यास निवडण्याऐवजी वास्तविक ऑपरेटिंग परिस्थितीसह सुरू केले पाहिजे. दुहेरी-गोलाकार डिझाइनचे मूल्यांकन करताना खालील वैशिष्ट्ये विशेषतः महत्त्वपूर्ण आहेत.

वास्तविक निवड नेहमी संपूर्ण सिस्टम डिझाइनवर आधारित असावी. उत्पादनापूर्वी दाब, तापमान, द्रव रचना, हालचालींचे मोठेपणा, बाहेरील बाजूचे परिमाण आणि स्थापना वातावरण याची पुष्टी केली पाहिजे.

ते कुठे वापरले जाऊ शकते?

दुहेरी-गोलाकार लवचिक कनेक्शन विशेषतः पाइपिंग सिस्टमशी संबंधित आहे जेथे कंपन, हालचाल किंवा यांत्रिक ताण पूर्णपणे काढून टाकला जाऊ शकत नाही.

पंप आणि कंप्रेसर प्रणाली

पंप आणि कंप्रेसर हे यांत्रिक कंपनाचे सामान्य स्त्रोत आहेत. उपकरणाजवळ लवचिक जॉइंट स्थापित केल्याने कनेक्ट केलेल्या पाइपलाइनमध्ये कंपनाचे हस्तांतरण मर्यादित करण्यात मदत होऊ शकते.

पाणी आणि द्रव पाइपिंग

जल उपचार, औद्योगिक जल परिसंचरण आणि सामान्य द्रव वाहतूक प्रणाली लवचिक कनेक्शन राखून हालचाल सामावून घेण्यासाठी रबर विस्तार जोडांचा वापर करू शकतात.

औद्योगिक प्रक्रिया ओळी

सुसंगत तेले, हवा, सौम्य रसायने आणि इतर औद्योगिक द्रवपदार्थांची वाहतूक करणाऱ्या प्रणाली आवश्यक माध्यम प्रतिकारशक्तीनुसार भिन्न रबर संयुगे वापरू शकतात.

जटिल पाइपलाइन लेआउट

जेथे अनेक पाईप विभाग, उपकरणे जोडणे आणि संरचनात्मक सहिष्णुता संरेखन आव्हाने निर्माण करतात, तेथे योग्यरित्या निवडलेले लवचिक संयुक्त अतिरिक्त हालचाल क्षमता प्रदान करू शकते.

खरेदीदारांनी योग्य मॉडेल कसे निवडावे?

कोटेशनची विनंती करताना प्रोक्योरमेंट टीमने तपशीलवार ऑपरेटिंग माहिती प्रदान केली पाहिजे. हे निर्मात्याला रबर कंपाऊंड, मजबुतीकरण, आकार, दाब रेटिंग आणि कनेक्शन कॉन्फिगरेशन वास्तविक अनुप्रयोगाशी जुळण्यास सक्षम करते.

1. पाईप व्यासाची पुष्टी करा:आवश्यक DN किंवा नाममात्र पाईप आकार ओळखा.
2. ऑपरेटिंग दबाव तपासा:सामान्य आणि क्षणिक ऑपरेटिंग परिस्थितीसाठी योग्य दाब वर्ग निवडा.
3. ऑपरेटिंग तापमान ओळखा:सामान्य तापमान आणि संभाव्य शिखर तापमान दोन्ही विचारात घ्या.
4. माध्यम निर्दिष्ट करा:पाणी, तेल, हवा, रसायने आणि इतर द्रव्यांना वेगवेगळ्या रबर संयुगेची आवश्यकता असू शकते.
5. हालचाली मोजा:अपेक्षित अक्षीय, पार्श्व आणि कोनीय हालचाल निश्चित करा.
6. फ्लँज परिमाणांची पुष्टी करा:बोल्ट-होलचे नमुने आणि कनेक्शनचे परिमाण पाइपलाइनशी जुळले पाहिजेत.
7. स्थापना वातावरणाचा विचार करा:आउटडोअर एक्सपोजर, कंपनाची तीव्रता आणि सभोवतालची उपकरणे अंतिम कॉन्फिगरेशनवर परिणाम करू शकतात.

हे तपशील लवकर प्रदान केल्याने तपशील त्रुटी कमी होऊ शकतात आणि OEM सानुकूलना अधिक कार्यक्षम बनवू शकते.

स्थापनेदरम्यान काय विचारात घेतले पाहिजे?

अगदी योग्यरित्या इंजिनियर केलेल्या विस्तार संयुक्तसाठी देखील योग्य स्थापना आवश्यक आहे. लवचिक शरीर योग्य पाईप समर्थन किंवा संरेखन पर्याय म्हणून मानले जाऊ नये.

• बोल्ट घट्ट करण्यापूर्वी फ्लँज संरेखन तपासा.
• सुसंगत गॅस्केट आणि योग्यरित्या निर्दिष्ट फास्टनर्स वापरा.
• स्थापनेदरम्यान जास्त स्ट्रेचिंग, कॉम्प्रेशन किंवा वळणे टाळा.
• शेजारील पाईपिंग योग्यरित्या समर्थित असल्याची खात्री करा.
• तीक्ष्ण वस्तू किंवा बाह्य घटकांना रबर बॉडीला नुकसान होण्यापासून प्रतिबंधित करा.
• ऑपरेटिंग हालचाल डिझाइन केलेल्या नुकसानभरपाईच्या मर्यादेत राहते याची पडताळणी करा.
• दृश्यमान पोशाख, क्रॅक, विकृती किंवा कनेक्शन समस्यांसाठी वेळोवेळी सांधे तपासा.

योग्य स्थापनेमुळे सांधे त्याच्या इच्छित रचनेनुसार कार्य करण्यास मदत करते आणि लवचिक घटकावरील अनावश्यक यांत्रिक लोडिंग कमी करू शकते.

वारंवार विचारले जाणारे प्रश्न

1. डबल स्फेअर रबर एक्सपेन्शन जॉइंटचा मुख्य फायदा काय आहे?

मुख्य कार्यात्मक फायदा म्हणजे दुहेरी-गोलाकार लवचिक संरचनेद्वारे वाढीव हालचाल शोषण आणि कंपन अलगाव प्रदान करण्याची क्षमता.

2. रबर बॉडीसाठी कोणती सामग्री उपलब्ध आहे?

सामान्य साहित्य पर्यायांमध्ये EPDM, NBR आणि Neoprene यांचा समावेश होतो. जेव्हा ऑपरेटिंग माध्यम किंवा तापमानाला विशिष्ट सूत्रीकरण आवश्यक असते तेव्हा सानुकूलित रबर संयुगे देखील विचारात घेतले जाऊ शकतात.

3. कोणते दबाव रेटिंग उपलब्ध आहेत?

रचना आणि अनुप्रयोग आवश्यकतांवर अवलंबून, कॉन्फिगरेशन्स PN10, PN16, किंवा PN25 वर्किंग प्रेशर वर्गांसाठी डिझाइन केले जाऊ शकतात.

4. कोणते आकार सानुकूलित केले जाऊ शकतात?

संदर्भित उत्पादन श्रेणी DN32 ते DN600 कव्हर करते, तर प्रकल्प आवश्यकता आणि अभियांत्रिकी वैशिष्ट्यांनुसार मोठ्या आकारांचा विचार केला जाऊ शकतो.

5. हे पंप आणि कंप्रेसर जवळ वापरले जाऊ शकते?

होय. पंप आणि कंप्रेसर ही विशिष्ट स्थापना स्थाने आहेत कारण ही मशीन कंपन आणि डायनॅमिक भार निर्माण करू शकतात ज्यांना जोडलेल्या पाइपलाइनपासून वेगळे करणे आवश्यक आहे.

6. कनेक्शन प्रकार सानुकूलित केला जाऊ शकतो?

होय. फ्लॅन्ग्ड कनेक्शन उपलब्ध आहेत आणि पाइपलाइन कॉन्फिगरेशन आणि प्रकल्पाच्या आवश्यकतांनुसार कस्टम-इंजिनियर फिटिंग विकसित केल्या जाऊ शकतात.

तुम्ही सानुकूलित समाधानाची विनंती कशी करू शकता?

औद्योगिक खरेदीदारांसाठी, योग्य लवचिक जॉइंट निवडणे हे उत्पादन वैशिष्ट्य आणि सिस्टम अभियांत्रिकीचे संयोजन आहे. JIDONGDA विविध व्यास, रबर संयुगे, मजबुतीकरण संरचना, दाब आवश्यकता आणि कनेक्शन कॉन्फिगरेशन समाविष्ट करणारे सानुकूलित रबर विस्तार संयुक्त समाधान प्रदान करते. कोटेशनची विनंती करताना, जेव्हा शक्य असेल तेव्हा पाईपचा आकार, ऑपरेटिंग प्रेशर, तापमान, मीडिया, हालचाल आवश्यकता, बाहेरील बाजूचे परिमाण आणि अनुप्रयोग वातावरण प्रदान करा. हे तपशील निर्मात्यास योग्य कॉन्फिगरेशनचे अधिक अचूकपणे मूल्यांकन करण्यास अनुमती देतात.

जर तुम्ही पंप, कंप्रेसर, पाण्याची पाइपलाइन, औद्योगिक प्रक्रिया प्रणाली किंवा इतर मागणी असलेल्या अनुप्रयोगासाठी विश्वासार्ह लवचिक कनेक्शन मिळवत असाल तर,आमच्याशी संपर्क साधाजिदोंगडा सोबत तुमच्या ऑपरेटिंग परिस्थिती, सानुकूलित आवश्यकता, तांत्रिक वैशिष्ट्ये आणि मोठ्या प्रमाणात ऑर्डरच्या गरजा यावर चर्चा करण्यासाठी.
