जेव्हा मोठी उपकरणे, पंप युनिट्स, पाइपलाइन किंवा मोबाइल सिस्टमला कंपन आणि हालचाल करण्याची परवानगी देताना विश्वसनीय द्रव हस्तांतरण आवश्यक असते,मोठ्या व्यासाची लवचिक फ्लँगेड रबर नळीपासूनजिदोंगडाएक व्यावहारिक कनेक्शन समाधान प्रदान करते. लवचिक रबर होज बॉडी, मजबुतीकरण रचना आणि फ्लँगेड टोकांभोवती डिझाइन केलेले, ते पाणी, समुद्राचे पाणी, स्लरी, खनिज स्लरी, वाळू, रेव, शेपटी आणि इतर योग्य औद्योगिक माध्यमांसाठी कॉन्फिगर केले जाऊ शकते.
मोठ्या-व्यासाच्या पाइपलाइन प्रणालींना अनेकदा आव्हानांचा सामना करावा लागतो की कठोर पाइपिंग सहजपणे सामावून घेऊ शकत नाही. पंप कंपन, उपकरणे विस्थापन, स्थापना विचलन आणि पुनरावृत्ती असेंब्ली कनेक्शन बिंदूंभोवती अतिरिक्त ताण निर्माण करू शकतात. लवचिक रबर नळी आवश्यक संदेशवहन क्षमता राखून उपकरणे आणि पाइपलाइन दरम्यान नियंत्रित लवचिक विभाग प्रदान करू शकते.
जिदोंगडा चे सोल्यूशन रबर होज बॉडीला मजबुतीकरण स्तर आणि फ्लँज कनेक्शनसह एकत्र करते. ऑपरेटिंग परिस्थितीनुसार, संरचनेत दाब किंवा व्हॅक्यूम आवश्यकता असलेल्या अनुप्रयोगांसाठी प्रबलित फॅब्रिक आणि सर्पिल स्टील वायर समर्थन समाविष्ट असू शकते. फ्लँजचे परिमाण सामान्य मानकांशी किंवा ग्राहकांच्या रेखाचित्रांशी देखील जुळले जाऊ शकतात, ज्यामुळे रबरी नळी सानुकूलित औद्योगिक प्रकल्पांसाठी योग्य बनते.
सामग्री सारणी
- मोठ्या व्यासाची लवचिक फ्लँग्ड रबर नळी म्हणजे काय?
- मोठ्या पाइपलाइन सिस्टममध्ये लवचिकता का महत्त्वाची आहे?
- रबरी नळी कशी बांधली जाते?
- मुख्य फायदे काय आहेत?
- ते सामान्यतः कुठे वापरले जाते?
- खरेदीदारांनी कोणत्या तांत्रिक बाबींचा विचार केला पाहिजे?
- खरेदीदारांनी योग्य नळी कशी निवडावी?
- सेवा जीवन कसे समर्थित केले जाऊ शकते?
- वारंवार विचारले जाणारे प्रश्न
- निष्कर्ष

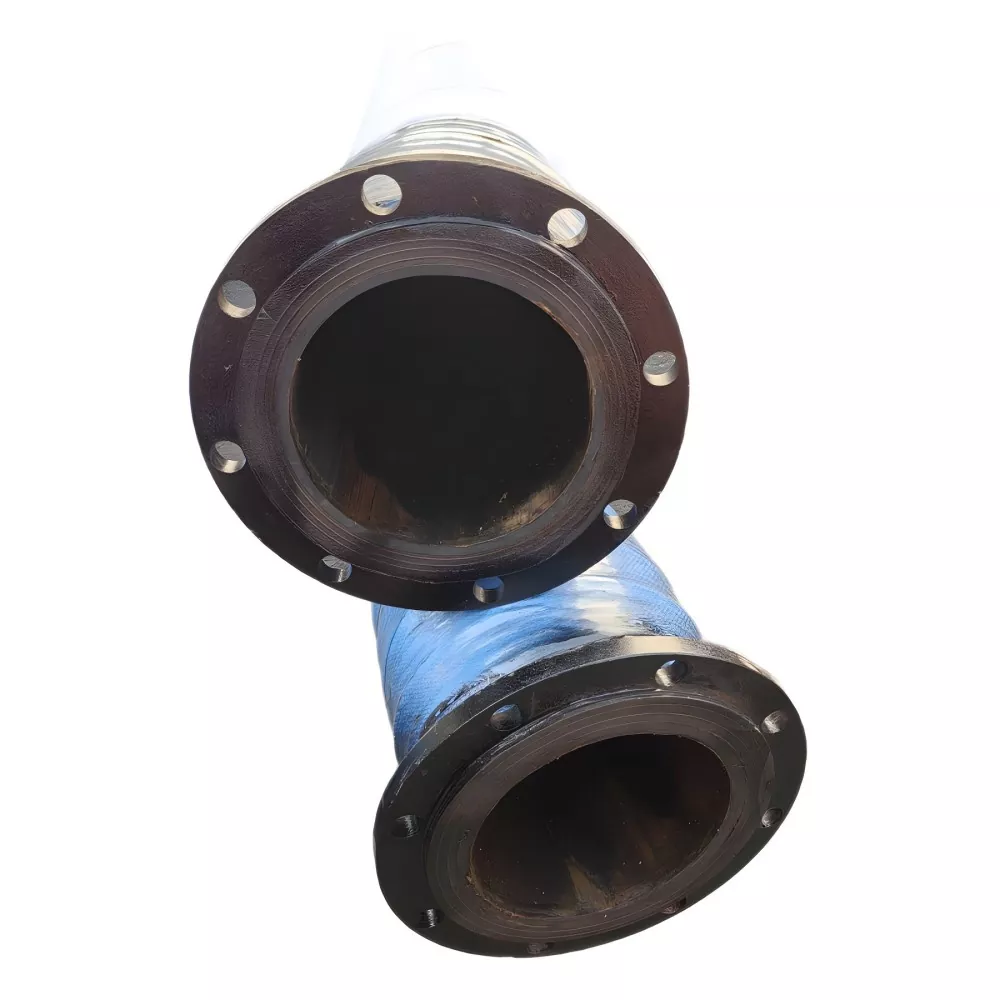

मोठ्या व्यासाची लवचिक फ्लँग्ड रबर नळी म्हणजे काय?
मोठ्या-व्यासाची लवचिक फ्लँज्ड रबर नळी ही एक औद्योगिक नळी असेंबली आहे जी द्रव किंवा कण-युक्त माध्यमांची वाहतूक करण्यासाठी डिझाइन केलेली आहे आणि उपकरणे आणि स्थिर किंवा मोबाइल पाइपलाइन दरम्यान लवचिक कनेक्शन म्हणून देखील कार्य करते.
पूर्णपणे कठोर कनेक्शनच्या विपरीत, रबर नळीचे शरीर विशिष्ट प्रमाणात वाकणे आणि विस्थापन सामावून घेऊ शकते. दोन्ही टोकांना बसवलेले फ्लँज पंप, व्हॉल्व्ह, पाइपलाइन, जहाजे किंवा इतर उपकरणांसह बोल्ट केलेले कनेक्शन प्रदान करतात. हे संयोजन रबरी नळी विशेषतः उपयुक्त बनवते जेथे पोचण्याची क्षमता आणि कनेक्शन लवचिकता दोन्ही महत्त्वपूर्ण आहेत.
प्रकल्पावर अवलंबून, रबरी नळी पाणी, समुद्राचे पाणी, स्लरी, खनिज स्लरी, वाळू आणि रेव, शेपटी आणि निवडलेल्या औद्योगिक माध्यमांसाठी कॉन्फिगर केले जाऊ शकते. अपघर्षक सामग्रीसाठी, आतील रबर कंपाऊंड आणि मजबुतीकरण रचना वास्तविक मध्यम आणि ऑपरेटिंग परिस्थितीनुसार निवडली पाहिजे.
मोठ्या पाइपलाइन सिस्टममध्ये लवचिकता का महत्त्वाची आहे?
मोठ्या औद्योगिक पाइपलाइन नेहमी स्थिर स्थितीच्या संपर्कात नसतात. पंप कंपन निर्माण करतात, मोबाइल उपकरणे स्थिती बदलतात आणि इंस्टॉलेशन सहनशीलतेमुळे कनेक्ट केलेल्या घटकांमध्ये थोडासा चुकीचा संरेखन होऊ शकतो. जर या हालचाली थेट कडक पाइपिंगमध्ये हस्तांतरित केल्या गेल्या, तर सांधे आणि उपकरणांच्या इंटरफेसभोवती अतिरिक्त ताण निर्माण होऊ शकतो.
लवचिक रबर नळी पाइपलाइनमध्ये एक लवचिक विभाग तयार करते. वाकण्याची आणि विशिष्ट विस्थापन सामावून घेण्याची त्याची क्षमता उपकरणे कनेक्शनला वास्तविक ऑपरेटिंग परिस्थितीशी जुळवून घेण्यास मदत करू शकते.
- उपकरणे कंपन सामावून मदत करते.
- ठराविक पाइपलाइन विस्थापनास अनुमती देते.
- उपकरणांच्या कनेक्शनभोवती लवचिकता प्रदान करते.
- जेथे प्रतिष्ठापन जागा मर्यादित आहे तेथे कनेक्शन सुलभ करू शकते.
- उपकरणे काढून टाकणे किंवा पुनरावृत्ती स्थापित करणे आवश्यक असलेल्या अनुप्रयोगांना समर्थन देते.
- विविध मीडिया आणि ऑपरेटिंग परिस्थितींसाठी कॉन्फिगर केले जाऊ शकते.
वास्तविक स्वीकार्य वाकण्याची त्रिज्या, विस्थापन श्रेणी, दाब रेटिंग आणि स्थापनेची पद्धत नेहमी विशिष्ट रबरी नळीचे बांधकाम आणि प्रकल्प आवश्यकतांनुसार पुष्टी केली पाहिजे.
रबरी नळी कशी बांधली जाते?
मोठ्या-व्यासाच्या रबर नळीचे कार्यप्रदर्शन त्याच्या अंतर्गत रबर थर, मजबुतीकरण, बाह्य रबर स्तर आणि शेवटचे कनेक्शन यांच्या परस्परसंवादावर अवलंबून असते. योग्यरित्या निवडलेली रचना रबरी नळीला सेवेदरम्यान अपेक्षित यांत्रिक आणि पर्यावरणीय परिस्थितीचा सामना करण्यास मदत करते.
आतील रबर थर
आतील रबर थर वाहतूक केलेल्या माध्यमाच्या थेट संपर्कात असतो. म्हणून त्याचे सूत्रीकरण पोचवल्या जाणाऱ्या सामग्रीच्या वैशिष्ट्यांनुसार निवडले पाहिजे, विशेषतः जेव्हा सिस्टम अपघर्षक स्लरी, खनिज कण, समुद्राचे पाणी किंवा इतर मागणी करणारे माध्यम हाताळते.
प्रबलित फॅब्रिक स्तर
प्रबलित फॅब्रिकचे थर रबरी नळीच्या संरचनेला आधार देतात आणि दबाव भार वाहून नेण्यास मदत करतात. मजबुतीकरण डिझाइन आवश्यक व्यास, दाब, लांबी आणि ऑपरेटिंग परिस्थितीशी संबंधित असले पाहिजे.
सर्पिल स्टील वायर मजबुतीकरण
जेव्हा सक्शन किंवा व्हॅक्यूम सपोर्ट आवश्यक असतो, तेव्हा सर्पिल स्टील वायर मजबुतीकरण रचना समाविष्ट केली जाऊ शकते. हे कॉन्फिगरेशन केवळ नळीच्या व्यासाच्या आधारावर निवडण्याऐवजी वास्तविक व्हॅक्यूम परिस्थितीनुसार निर्दिष्ट केले जावे.
बाह्य रबर थर
बाह्य रबरी थर पर्यावरणीय प्रदर्शनापासून संरक्षण प्रदान करते आणि बाह्य वृद्धत्व आणि ऑपरेटिंग परिस्थितींना नळीच्या प्रतिकारात योगदान देते.
Flanged समाप्त
फ्लँज्स रबरी नळी आणि आसपासची पाइपलाइन किंवा उपकरणे यांच्यात व्यावहारिक बोल्ट जोडणी प्रदान करतात. JIDONGDA कार्बन स्टील, स्टेनलेस स्टील किंवा इतर बाहेरील बाजूचे साहित्य अनुप्रयोग, मानक किंवा ग्राहक रेखाचित्रानुसार कॉन्फिगर करू शकते.
मुख्य फायदे काय आहेत?
योग्य लवचिक रबरी नळी निवडल्याने मोठ्या व्यासाच्या संदेशवहन प्रणालीमधील अनेक सामान्य आव्हानांना सामोरे जाऊ शकते. मुख्य फायद्यांमध्ये हे समाविष्ट आहे:
- लवचिक कनेक्शन क्षमता:रबर बॉडी विशिष्ट वाकणे आणि विस्थापनास अनुमती देते, ज्यामुळे कंपन किंवा हालचालीमुळे प्रभावित झालेल्या उपकरणांच्या इंटरफेससाठी ते योग्य बनते.
- मोठ्या प्रवाहाची वाहतूक:एक मोठा अंतर्गत व्यास उच्च-व्हॉल्यूम मीडिया हस्तांतरणास समर्थन देऊ शकतो जेथे प्रकल्प परिस्थितींना जास्त प्रवाह क्षमता आवश्यक असते.
- सोयीस्कर फ्लँज एकत्रीकरण:फ्लँग केलेले टोक सामान्य मानकांशी जुळले जाऊ शकतात किंवा तांत्रिक रेखाचित्रांनुसार सानुकूलित केले जाऊ शकतात.
- अनुकूल करण्यायोग्य मजबुतीकरण:फॅब्रिक मजबुतीकरण आणि वैकल्पिक सर्पिल स्टील वायर संरचना दाब आणि व्हॅक्यूम आवश्यकतांनुसार निवडल्या जाऊ शकतात.
- मीडिया अनुकूलता:पाणी, स्लरी, खनिज स्लरी, वाळू, रेव आणि इतर निर्दिष्ट माध्यमांसाठी योग्य आतील रबर संयुगे निवडले जाऊ शकतात.
- OEM आणि ODM लवचिकता:व्यास, लांबी, दाब, व्हॅक्यूम, तापमान, फ्लँज कॉन्फिगरेशन, रबर कंपाऊंड आणि रंग नॉन-स्टँडर्ड ऍप्लिकेशन्ससाठी सानुकूलित केले जाऊ शकतात.
ते सामान्यतः कुठे वापरले जाते?
मोठ्या-व्यासाच्या लवचिक फ्लँगेड नळीचा वापर सर्व उद्योगांमध्ये विस्तारित आहे जेथे मोठ्या-आवाज सामग्रीचे हस्तांतरण आणि लवचिक उपकरणे जोडणे आवश्यक आहे.
| उद्योग | ठराविक अर्ज | मुख्य विचार |
|---|---|---|
| खाणकाम | मिनरल स्लरी आणि टेलिंग्स कन्व्हेइंग | घर्षण, कण आकार, एकाग्रता, दाब |
| ड्रेजिंग | स्लरी, गाळ आणि वाळू हस्तांतरण | व्हॅक्यूम, घर्षण, प्रवाह दर, लवचिकता |
| बंदरे | मोठ्या-प्रवाह द्रव आणि साहित्य वाहतूक | व्यास, मध्यम सुसंगतता, बाहेरील कडा जुळणारे |
| वाळू आणि रेव | पाणी-वाळूचे मिश्रण आणि कण संदेश | प्रतिकार आणि मजबुतीकरण परिधान करा |
| बांधकाम यंत्रणा | लवचिक पंप आणि मोबाइल पाइपलाइन कनेक्शन | हालचाल, वाकण्याची जागा, दाब |
| औद्योगिक संदेशवहन | औद्योगिक पाणी, स्लरी आणि योग्य माध्यम | तापमान, दाब, रबर कंपाऊंड |
विशेष माध्यम किंवा गंभीर ऑपरेटिंग परिस्थितींचा समावेश असलेल्या प्रकल्पांसाठी, खरेदीदारांनी रबरी नळीच्या बांधकामाला अंतिम स्वरूप देण्यापूर्वी तपशीलवार अनुप्रयोग माहिती प्रदान केली पाहिजे.
खरेदीदारांनी कोणत्या तांत्रिक बाबींचा विचार केला पाहिजे?
रबरी नळी केवळ नाममात्र व्यासाने निवडली जाऊ नये. संपूर्ण तपशीलाने ऍप्लिकेशनच्या यांत्रिक, रासायनिक, थर्मल आणि कनेक्शन आवश्यकतांचा विचार केला पाहिजे.
| पॅरामीटर | व्हय इट मॅटर |
|---|---|
| आतील व्यास | उपलब्ध प्रवाह मार्ग आणि कनेक्शन आकार निर्धारित करते. |
| लांबी | इन्स्टॉलेशन भूमिती, हालचाल भत्ता आणि वाकण्याची स्थिती प्रभावित करते. |
| कामाचा दबाव | आवश्यक मजबुतीकरण आणि संपूर्ण नळीचे बांधकाम निर्धारित करते. |
| कार्यरत व्हॅक्यूम | सक्शन ऍप्लिकेशन्स आणि व्हॅक्यूम-सपोर्ट स्ट्रक्चर्सच्या निवडीसाठी महत्वाचे आहे. |
| कार्यरत तापमान | निवडलेले रबर कंपाऊंड मध्यम आणि वातावरणासाठी योग्य आहे की नाही हे निर्धारित करते. |
| संदेशवहन माध्यम | रबर कंपाऊंड निवड आणि पोशाख प्रतिरोध आवश्यकता प्रभावित करते. |
| प्रवाह दर | योग्य व्यास आणि ऑपरेटिंग कॉन्फिगरेशन निर्धारित करण्यात मदत करते. |
| फ्लँज मानक | वीण उपकरणे किंवा पाइपलाइनसह सुसंगतता सुनिश्चित करते. |
जिदोंगडा ची उत्पादन माहिती सूचित करते की फ्लँज कनेक्शन GB, DIN, ANSI, JIS, ASME किंवा ग्राहक रेखाचित्रांनुसार कॉन्फिगर केले जाऊ शकतात. सामान्य कॅटलॉग वर्णनावरून गृहीत न धरता वास्तविक प्रकल्पाच्या आधारावर अंतिम तपशीलांची पुष्टी केली पाहिजे.
खरेदीदारांनी योग्य नळी कशी निवडावी?
औद्योगिक खरेदी संघांसाठी, अवतरण टप्प्यावर संपूर्ण ऑपरेटिंग माहिती प्रदान केल्याने तांत्रिक पुष्टीकरण अधिक कार्यक्षम होऊ शकते. उपयुक्त तपशील पत्रकात हे समाविष्ट असावे:
- आवश्यक आतील व्यास.
- एकूण नळीची लांबी.
- सामान्य आणि कमाल कामाचा दबाव.
- सक्शन सेवेसाठी आवश्यक व्हॅक्यूम दाब.
- संदेशवहन माध्यमाचा प्रकार.
- ऑपरेटिंग आणि सभोवतालचे तापमान.
- आवश्यक प्रवाह दर.
- आवश्यक वाकणे किंवा विस्थापन श्रेणी.
- फ्लँज मानक आणि परिमाणे.
- आवश्यक प्रमाणात आणि वितरण गंतव्य.
अपघर्षक अनुप्रयोगांना अतिरिक्त माहिती आवश्यक आहे. उदाहरणार्थ, खनिज स्लरी प्रकल्पांनी कणांचा आकार आणि एकाग्रता ओळखली पाहिजे जेणेकरून आतील रबर आणि मजबुतीकरण संरचनेचे योग्य मूल्यमापन केले जाऊ शकते.
विविध पाइपलाइन आवश्यकतांची तुलना करताना खरेदीदार मोठ्या व्यासाच्या फ्लँग्ड रबर होज, मोठ्या व्यासाचे ड्रेजिंग रबर होज आणि इतर मोठ्या व्यासाच्या रबर होज सोल्यूशन्सचे देखील पुनरावलोकन करू शकतात.
सेवा जीवन कसे समर्थित केले जाऊ शकते?
कोणत्याही औद्योगिक रबर नळीची कार्यक्षमता राखण्यासाठी योग्य स्थापना आणि नियमित तपासणी महत्त्वपूर्ण आहे. योग्यरित्या इंजिनियर केलेली रबरी नळी देखील चुकीच्या पद्धतीने स्थापित केली असल्यास किंवा त्याच्या पुष्टी केलेल्या मर्यादेबाहेर चालविली असल्यास अकाली नुकसान होऊ शकते.
- पुष्टी केलेले कार्य दाब, व्हॅक्यूम दाब किंवा तापमान श्रेणी ओलांडू नका.
- स्थापनेदरम्यान रबरी नळी बळजबरीने ताणणे, वळवणे किंवा तीक्ष्णपणे वाकणे टाळा.
- भेगा, फुगवटा, कट आणि असामान्य पोशाखांसाठी बाह्य रबर पृष्ठभाग तपासा.
- गळती आणि सैल होण्याच्या चिन्हांसाठी फ्लँज कनेक्शनची तपासणी करा.
- असामान्य पोशाख नमुन्यांसाठी अपघर्षक माध्यमांसह वापरल्या जाणार्या होसेसचे निरीक्षण करा.
- स्ट्रक्चरल नुकसान किंवा असामान्य रबरी नळी कोसळणे दिसल्यास ऑपरेशन थांबवा आणि कामकाजाच्या परिस्थितीचे पुनर्मूल्यांकन करा.
स्थापनेने हे देखील सुनिश्चित केले पाहिजे की बाहेरील बाजूचे चेहरे, बोल्ट होल, सीलिंग पृष्ठभाग आणि वीण घटक योग्यरित्या संरेखित आहेत. रबरी नळीला अशा स्थितीत आणले जाऊ नये ज्यामुळे अनावश्यक यांत्रिक ताण निर्माण होईल.
वारंवार विचारले जाणारे प्रश्न
मोठ्या व्यासाच्या लवचिक फ्लँग्ड रबर नळीचे मुख्य फायदे काय आहेत?
त्याचे प्राथमिक फायदे मोठ्या-व्यासाची वाहतूक क्षमता आणि लवचिक कनेक्शन क्षमता यांचे संयोजन आहेत. ते वापरले जाऊ शकते जेथे उपकरणे कंपन, पाइपलाइन विस्थापन, स्थापना विचलन किंवा मोबाइल उपकरणांची हालचाल सामावून घेणे आवश्यक आहे.
जिदोंगडा ग्राहकांच्या रेखाचित्रांनुसार फ्लँज तयार करू शकतो का?
होय. लागू मानके, परिमाणे, कनेक्शन आवश्यकता किंवा ग्राहक रेखाचित्रांनुसार फ्लँज कॉन्फिगरेशनची पुष्टी केली जाऊ शकते. प्रकल्पाच्या गरजेनुसार फ्लँज सामग्री देखील निवडली जाऊ शकते.
या प्रकारची नळी खनिज स्लरीसाठी वापरली जाऊ शकते का?
होय. हे खनिज स्लरी अनुप्रयोगांसाठी कॉन्फिगर केले जाऊ शकते. तथापि, कण आकार, स्लरी एकाग्रता, प्रवाह दर, दाब, तापमान आणि परिधान परिस्थिती प्रदान केली पाहिजे जेणेकरून योग्य आतील रबर कंपाऊंड आणि मजबुतीकरण संरचनाचे मूल्यांकन केले जाऊ शकते.
नॉन-स्टँडर्ड ऍप्लिकेशन्ससाठी रबरी नळी सानुकूलित केली जाऊ शकते?
होय. सानुकूलनामध्ये व्यास, लांबी, दाब, व्हॅक्यूम प्रेशर, तापमान, फ्लँज कॉन्फिगरेशन, रबर कंपाऊंड आणि रंग समाविष्ट होऊ शकतो. ग्राहक रेखाचित्रे, नमुने, किंवा तपशीलवार तांत्रिक मापदंड तपशील पुष्टीकरण दरम्यान वापरले जाऊ शकते.
कोटेशनची विनंती करताना मी कोणती माहिती पुरवावी?
सर्वात उपयुक्त माहितीमध्ये आतील व्यास, लांबी, कामाचा दाब, व्हॅक्यूम आवश्यकता, संदेशवहन माध्यम, तापमान, प्रवाह दर, वाकणे किंवा विस्थापन आवश्यकता, फ्लँज मानक, बाहेरील बाजूचे परिमाण, प्रमाण आणि गंतव्यस्थान यांचा समावेश होतो.
सामान्य वितरण वेळ काय आहे?
मानक उत्पादने साधारणपणे अंदाजे 7-20 कामकाजाच्या दिवसांत व्यवस्था केली जाऊ शकतात, तर सानुकूलित उत्पादने आणि विशेष वैशिष्ट्यांची वास्तविक ऑर्डर आवश्यकतांनुसार पुष्टी केली पाहिजे.
निष्कर्ष
चांगल्या-निवडलेल्या मोठ्या-व्यासाची लवचिक रबरी नळी उच्च-क्षमतेच्या पाइपलाइन आणि उपकरणे यांच्यात प्रभावी कनेक्शन प्रदान करू शकते जिथे हालचाल, कंपन, स्थापना विचलन किंवा मागणी करणारे माध्यम समाविष्ट आहे. लवचिक रबर बांधकाम, मजबुतीकरण स्तर आणि फ्लँग जोडण्यांचे संयोजन हे रबरी नळी खाणकाम, ड्रेजिंग, बंदर, बांधकाम, वाळू आणि रेव आणि औद्योगिक वाहतूक अनुप्रयोगांच्या विस्तृत श्रेणीसाठी योग्य बनवते.
जिदोंगडा व्यास, लांबी, दाब, व्हॅक्यूम, तापमान, संदेशवहन माध्यम, फ्लँज आवश्यकता आणि रबर कंपाऊंडवर आधारित सानुकूलित कॉन्फिगरेशनचे समर्थन करते. ज्या प्रकल्पांसाठी मानक रबरी नळीची वैशिष्ट्ये इंस्टॉलेशनच्या परिस्थितीशी पूर्णपणे जुळत नाहीत, संपूर्ण तांत्रिक माहिती प्रदान केल्याने नळीची रचना आणि कनेक्शन कॉन्फिगरेशनचे अधिक अचूकपणे मूल्यांकन केले जाऊ शकते. मागणी असलेल्या पाइपलाइन कनेक्शनसाठी तुम्ही विश्वसनीय उपाय शोधत असल्यास,आमच्याशी संपर्क साधाजिदोंगडा सह योग्य सानुकूलित होज सोल्यूशनवर चर्चा करण्यासाठी आपल्या रेखाचित्रे, ऑपरेटिंग पॅरामीटर्स किंवा प्रकल्प आवश्यकतांसह.
